製品名

ヘッドプーリ　FM-HP型

製品情報

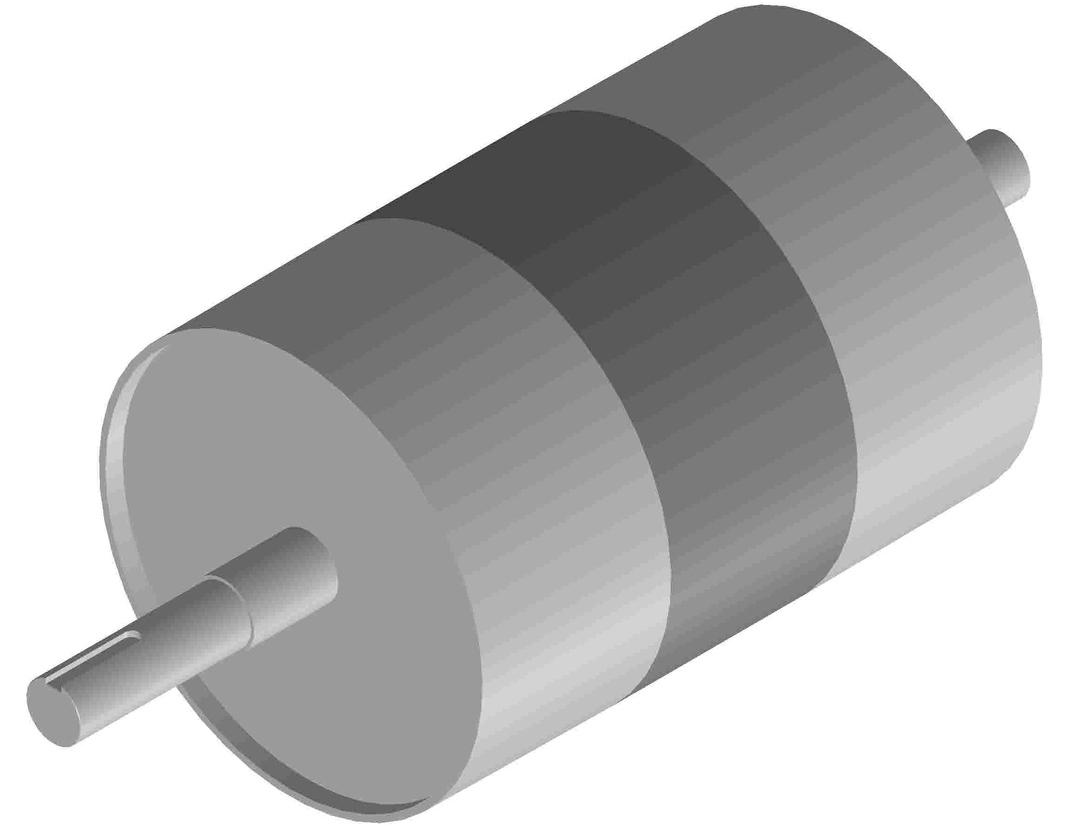

FM-HP（Light）ボス無し仕様

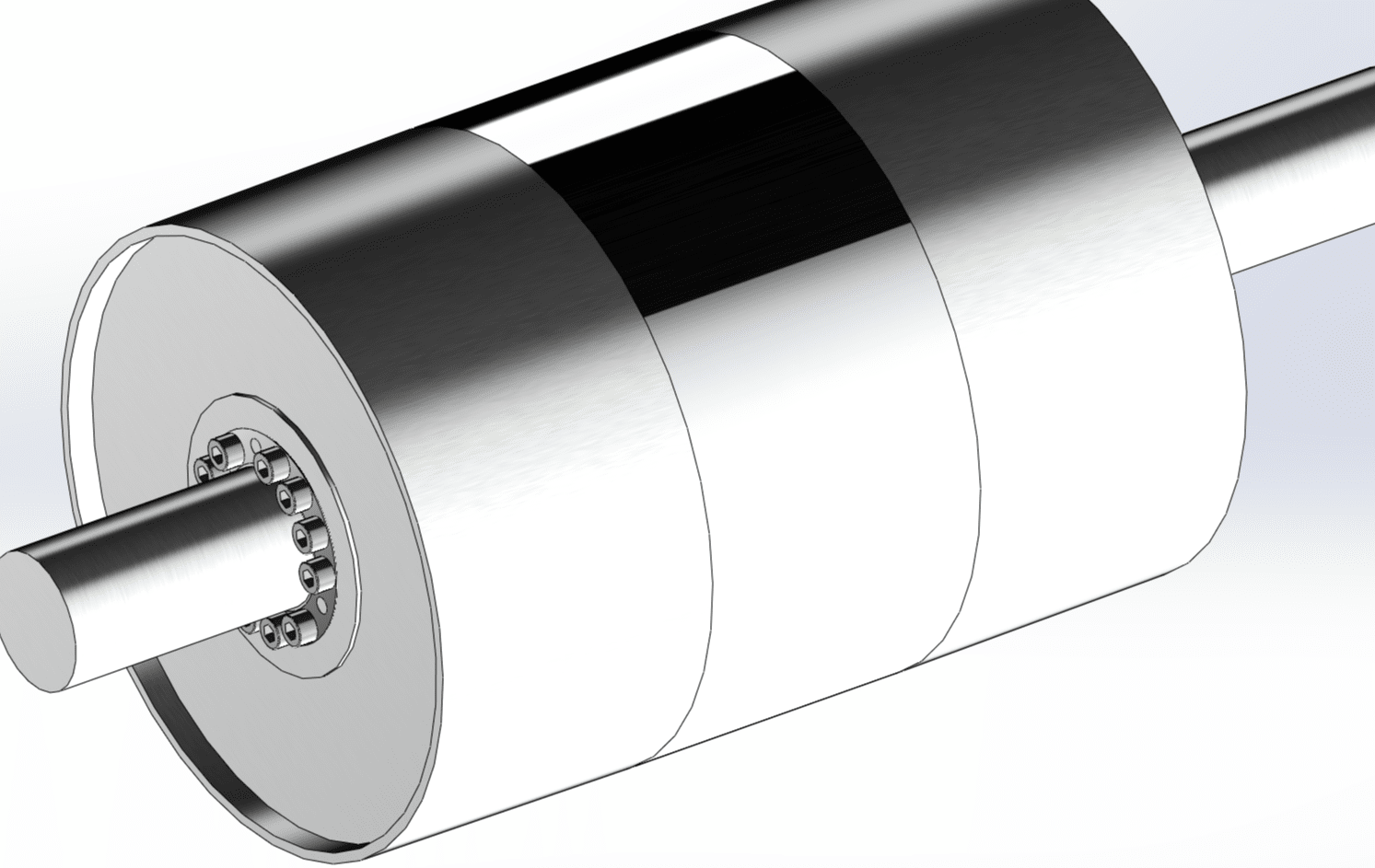

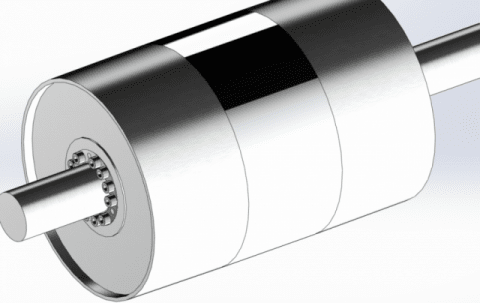

市販品のPL（パワーロック）を使用の場合

用途・機能

ベルトを駆動するプーリーです。

標準仕様とLight仕様の2種類に補強例を追加することやローラ表面上にWヘリカル・横ミゾなど

ゴムライニング等の2次加工も対応しております。

参考例による補足説明

型式例

①FM- ②HP ③400 ④(Light）

型式例の説明

①FM：福井鉄工（メーカー）

②HP：ヘッドプーリ

③400：ベルト巾400

④(Light）：軽量タイプ

部品表

■パイプ…STK及びSGP・STPG

■シャフト…SGD3（SS400ミガキ）

■円板…SS400・S25C

■その他1…クラウン加工の長さはWの1/3程度

■その他2…補強部材ボス・リブを使用する場合はSS・S25C材を使用

■その他3…ゴムライニング等はオプションとなります。

【補強の例として】

ボス溶接、ボスキードメ、ボス焼バメ、十字リブ、パワーロック等があります。

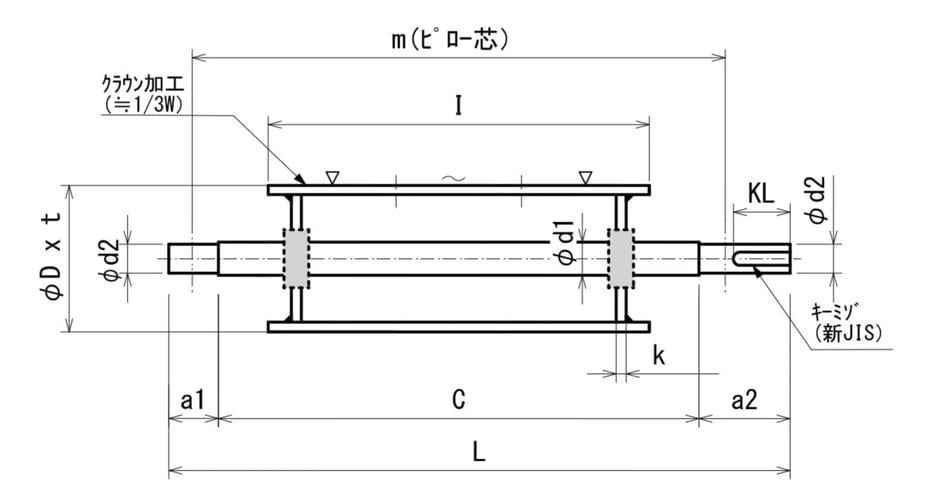

FM-HP型

（単位：mm）

型式	ベルト巾	φD×t	I	L	m	c	φd1	φd2	a1	a2	l	k	PDF
FM-HP 400	400	318.5×10.3	460	780	640	570	50	45	70	140	70	12t+ﾎﾞｽ
FM-HP 450	450	318.5×10.3	510	830	690	620	50	45	70	140	70	12t+ﾎﾞｽ
FM-HP 500	500	318.5×10.3	560	880	740	670	55	50	70	140	70	12t+ﾎﾞｽ
FM-HP 600	600	355.6×11.1	660	980	840	770	55	50	70	140	70	12t+ﾎﾞｽ
FM-HP 700	700	355.6×11.1	760	1080	940	870	60	55	70	140	70	12t+ﾎﾞｽ
FM-HP 750	750	406.4×12.7	850	1200	1040	970	65	60	80	150	70	12t+ﾎﾞｽ
FM-HP 800	800	406.4×12.7	860	1200	1040	970	65	60	80	150	70	12t+ﾎﾞｽ
FM-HP 900	900	508×15.1	1000	1350	1190	1120	70	65	80	150	70	16t＋ﾎﾞｽ
FM-HP 1000	1000	508×15.1	1060	1400	1240	1170	70	65	80	150	70	16t＋ﾎﾞｽ
FM-HP 1050	1050	508×15.1	1150	1510	1340	1250	80	70	90	170	80	16t＋ﾎﾞｽ
FM-HP 1200	1200	508×15.1	1300	1660	1490	1400	80	70	90	170	80	16t＋ﾎﾞｽ

FM-HP(Light)型　　（機長10ｍ　速度50ｍ/ｓ以下の軽量搬送用コンベア向け）

（単位：mm）

型式	ベルト巾	φD×t	I	L	m	c	φd1	φd2	a1	a2	l	k	PDF
FM-HP 400(L)	400	318.5×10.3	460	780	640	570	50	45	70	140	70	12t
FM-HP 450(L)	450	318.5×10.3	510	830	690	620	50	45	70	140	70	12t
FM-HP 500(L)	500	318.5×10.3	560	880	740	670	55	50	70	140	70	12t
FM-HP 600(L)	600	355.6×11.1	660	980	840	770	55	50	70	140	70	12t
FM-HP 700(L)	700	355.6×11.1	760	1080	940	870	60	55	70	140	70	12t
FM-HP 750(L)	750	406.4×12.7	850	1200	1040	970	65	60	80	150	70	12t+ﾎﾞｽ
FM-HP 800(L)	800	406.4×12.7	860	1200	1040	970	65	60	80	150	70	12t+ﾎﾞｽ
FM-HP 900(L)	900	508×15.1	1000	1350	1190	1120	70	65	80	150	70	12t+ﾎﾞｽ
FM-HP 1000(L)	1000	508×15.1	1060	1400	1240	1170	70	65	80	150	70	12t＋ﾎﾞｽ
FM-HP 1050(L)	1050	508×15.1	1150	1510	1340	1250	80	70	90	170	80	12t＋ﾎﾞｽ
FM-HP 1200(L)	1200	508×15.1	1300	1660	1490	1400	80	70	90	170	80	12t＋ﾎﾞｽ

※前回のカタログより標準肉厚の変更とレギュラー（標準品）とライト（軽量型）とに区分しました。
