■加工の実績例について■
 『Past Performance』
弊社で普段よく製作する製品の一例をご紹介致します

過去の製作実績1 ■プーリ・溶接ローラ等

■溶接プーリ
(FKP10130-B型・ボス構造)
ローラ面長は1500Wでシャフト部は削出しボスを溶接してます。
お客様の要望により軸端部に防錆油を塗布してあります。

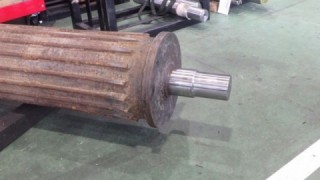

■軸端肉盛り修理の写真
(φ267x2800xφ80x3200L)
軸部肉盛り修正(φ80h7)と
キー溝加工(22x9x60)

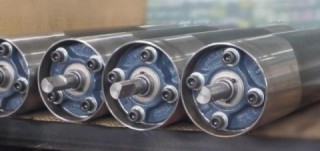

■テールローラ
市販品のピローユニット(UCFC204)で組付
シャフト交換が可能

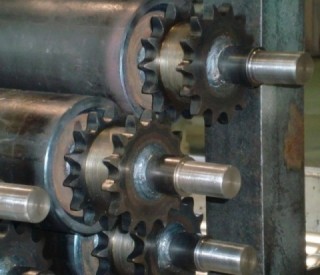

■溶接プーリ
FKP8925型・シャフト貫通
ローラ面長は1000Wでシャフト部にスプロケット#50-13SWを溶接

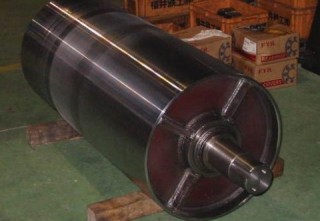

ヘッドプーリ補強
軸部の補強として
補強ボスとリブ4等配(板厚12mm)を接合部に溶接

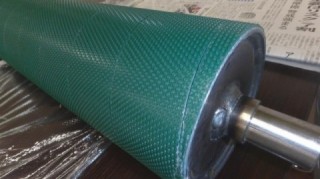

■グリップタイト巻施工
φ89.1xW600溶接ローラ製作後、グリップタイト巻を協力業者様
に加工して頂きました。

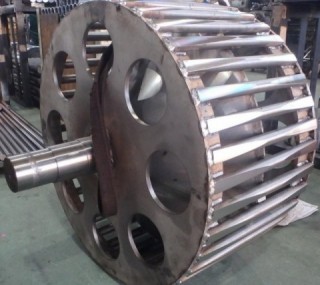

■カゴ型プーリ
φ500xW400
(丸棒φ25x30本)
切削によるクラウン加工

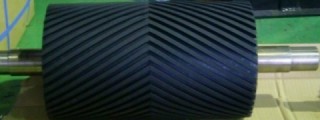

■ゴムライニング施工
ヘッドプーリにWヘリカルゴム10t焼付による接合
ヘッドプーリの場合回転方向に注意が必要です

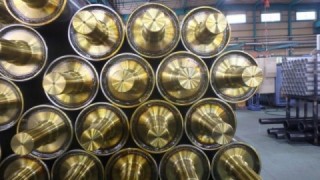

■プーリのシャフト仕掛品

過去の製作実績2 ■ローラ(フリーローラ・キャリアローラ等)

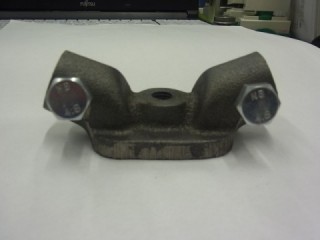

■鋳物ホルダー実物写真

弊社オリジナル製品FM-VC型の
取付金具(鋳物ホルダー)の写真

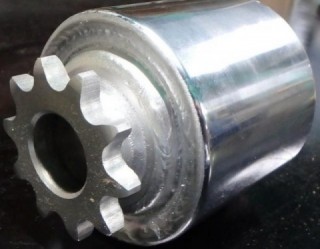

■チェン駆動ローラ
φ60x100W(#40-10S)
高周波焼入れ後
 +硬質クロムメッキ
  +バフ仕上げ

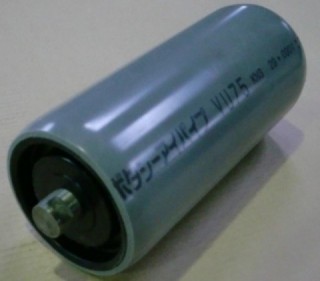

■塩ビパイプキャリアローラ
  (VU75 φ89.1)
 塩ビ製のキャリアローラです

過去の製作実績3 (特殊品・単品部品など)





■段付きシャフト
φ35x180L段加工
外ねじ+ピン穴
■φ90xW250
丸棒SCφ90より削出し加工ローラ表面にV型テーパー

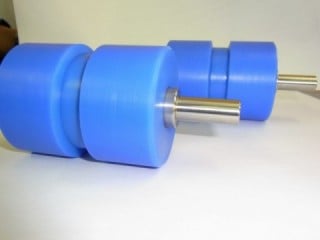

■MCナイロンローラ
軸(SS材)に直接圧入し駆動ローラとして使用
