溶接ローラ1(ピロー受け型)


ベアリングユニット受け駆動ローラ(溶接構造)

重量物搬送用のローラコンベア(チェン駆動ローラ)用としてご利用下さい。
FKPシリーズはローラ軸両端をベアリングユニット(ピロー)で受けチェン駆動によるコンベア用のプーリ(溶接ローラ)です。FKPシリーズをベースに特殊寸法のご要望にもお応えいたします。

♦♦選定のPOINTは
FKP型はローラ巾~1800W程度まで
FKP-B型はローラ巾1800W以上(最大で6000mm)を各型とも強度的な観点よりボス構造を推奨しております。

製品情報

【標準仕様(5種×2パターン)】
  ローラの種類:Φ60.5、Φ76.3、Φ89.1
                        Φ101.6、 Φ114.3
                    ×
  ローラの構造:2パターン(シャフト貫通・ボスタイプ)

【製作範囲】
シャフト径や製作範囲は1mm毎に任意で可能
【ピロー芯々間】
  • Φ60.5、Φ76.3、Φ89.1 は W+70に設定
  • Φ101.6、Φ114.3     は W+90に設定
【スプロケット】
下記に記載の各スプロケットはキー材とセットボルト止めの者を推奨とし、オㇷ゚ション扱いとなります。
(必要な場合は別途となります)

※使用するベアリングユニットはメーカーによっては芯々間が異なる場合がございますので、お客様の方で一度ご確認願います。

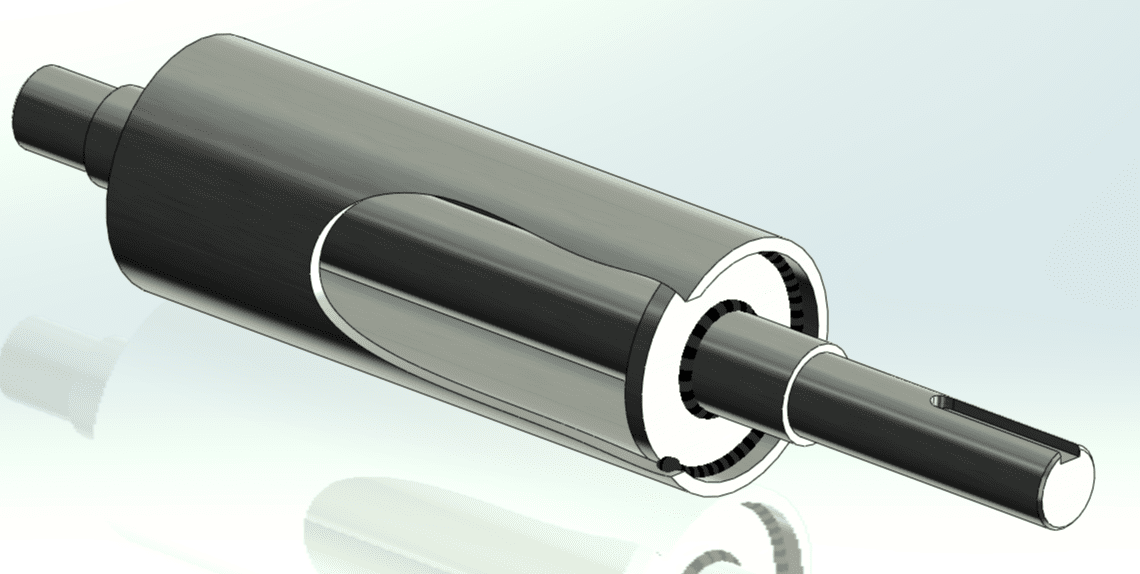

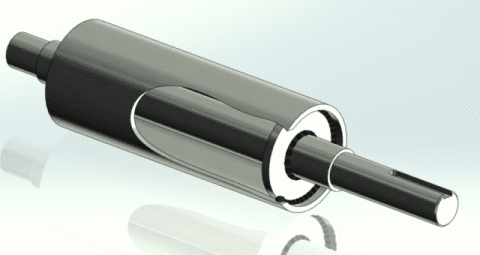

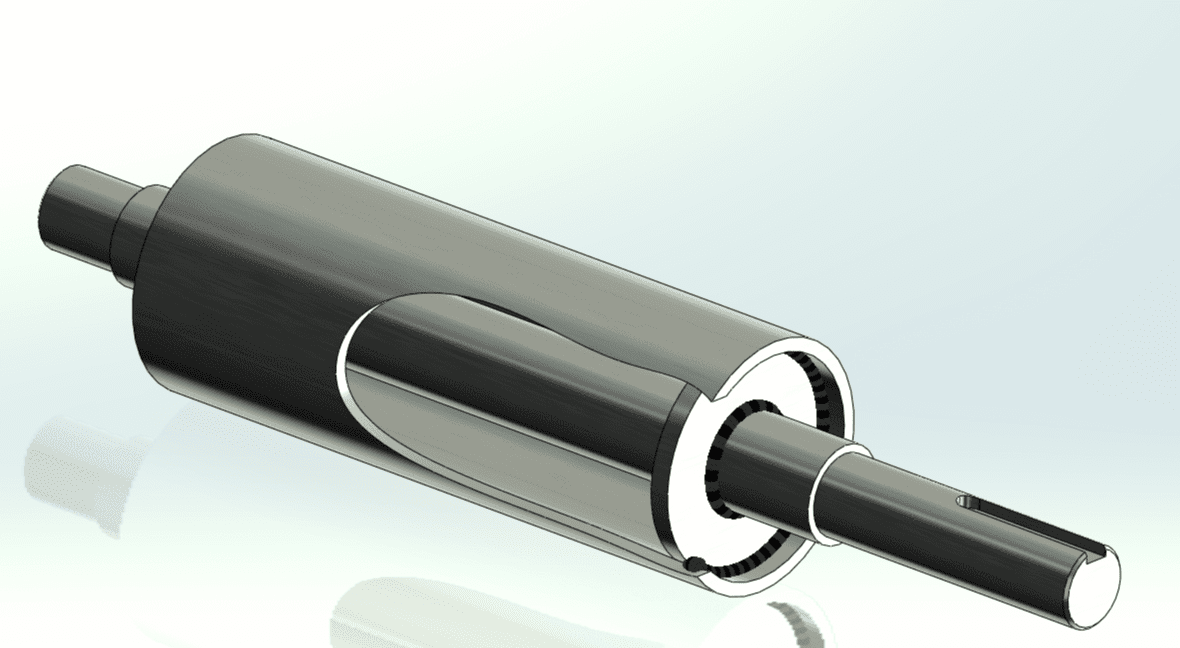

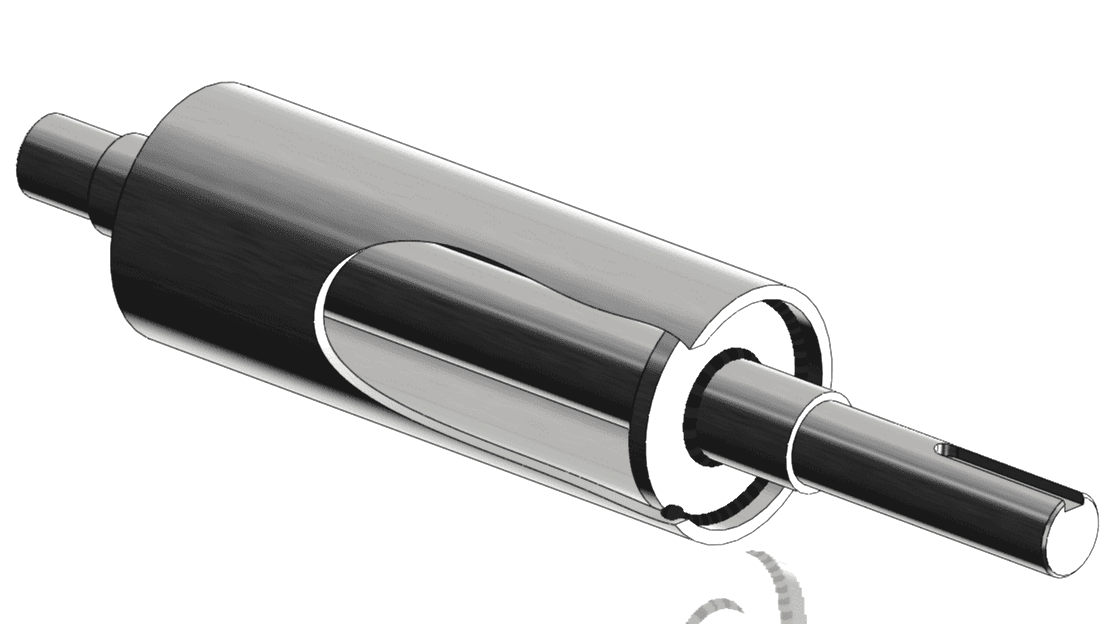

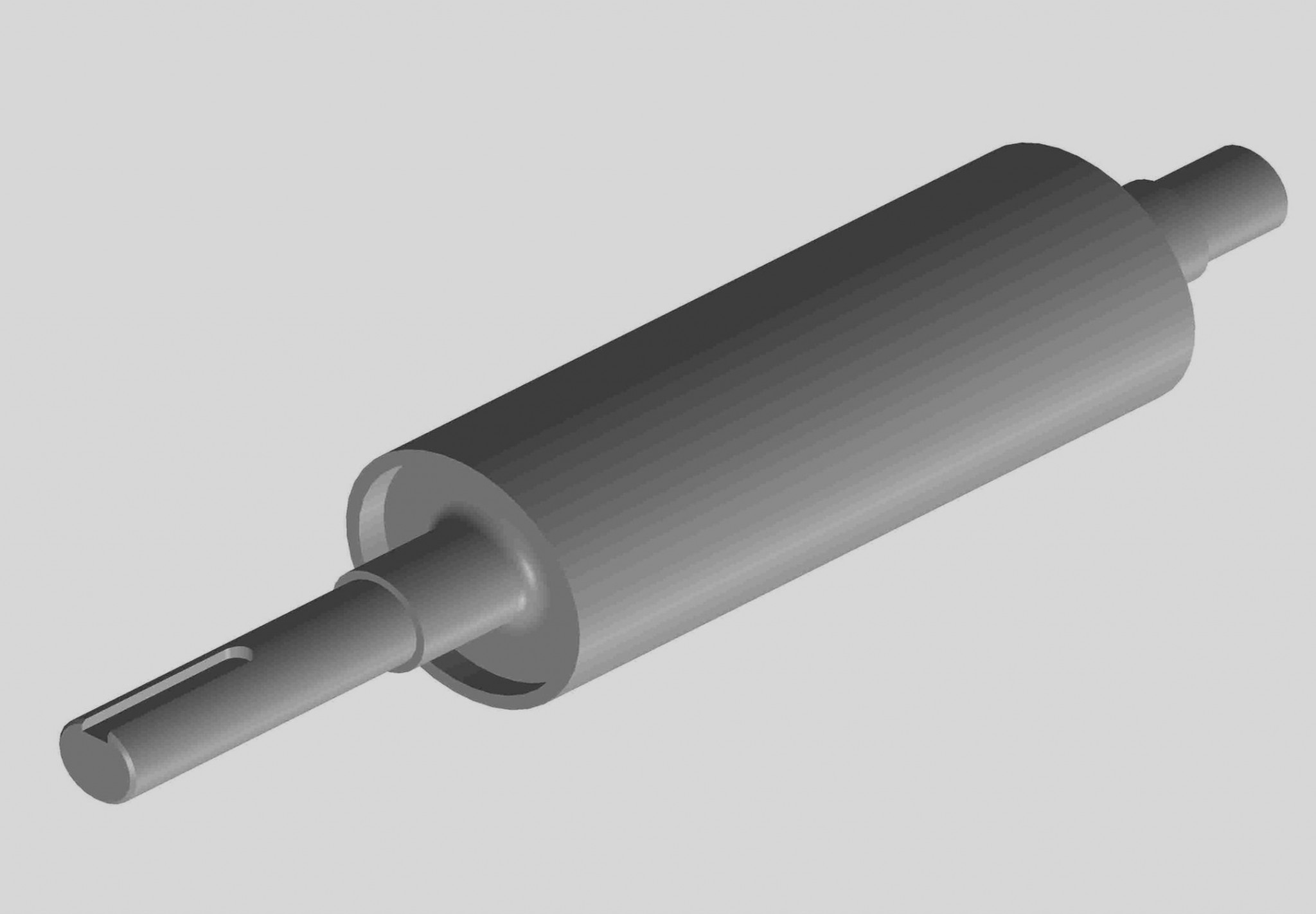

シャフト貫通タイプ

型  式FKP-6025
ローラSGPφ60.5×3.8t

スプロケット
(オプション)
#50-13T シングルダブル
軸受部φ30からφ25に段引き
製作範囲特殊巾の製作可
ピロー芯々間W+70
ファイルダウンロード   

型  式FKP-7625
ローラSGPφ76.3×4.2t

スプロケット
(オプション)
#50-13T シングルダブル
軸受部φ30からφ25に段引き
製作範囲特殊巾の製作可
ピロー芯々間W+70
ファイルダウンロード   

型  式FKP8925
ローラSGPφ89.1×4.2t

スプロケット
(オプション)
#50-13T シングルダブル
軸受部φ30.からφ25に段引き
製作範囲特殊巾の製作可
ピロー芯々間W+70
ファイルダウンロード   

型  式FKP10135
ローラSGPφ101.6×4.2t

スプロケット
(オプション)
#50-13T シングルダブル
軸受部φ40からφ35φ30に段引き
製作範囲特殊巾の製作可
ピロー芯々間W+90
ファイルダウンロード   

型  式FKP11435
ローラSGPφ114.3×4.2t

スプロケット
(オプション)
#60-13T シングルダブル
軸受部φ40からφ35φ30に段引き

製作範囲特殊巾の製作可
ピロー芯々間W+90
ファイルダウンロード

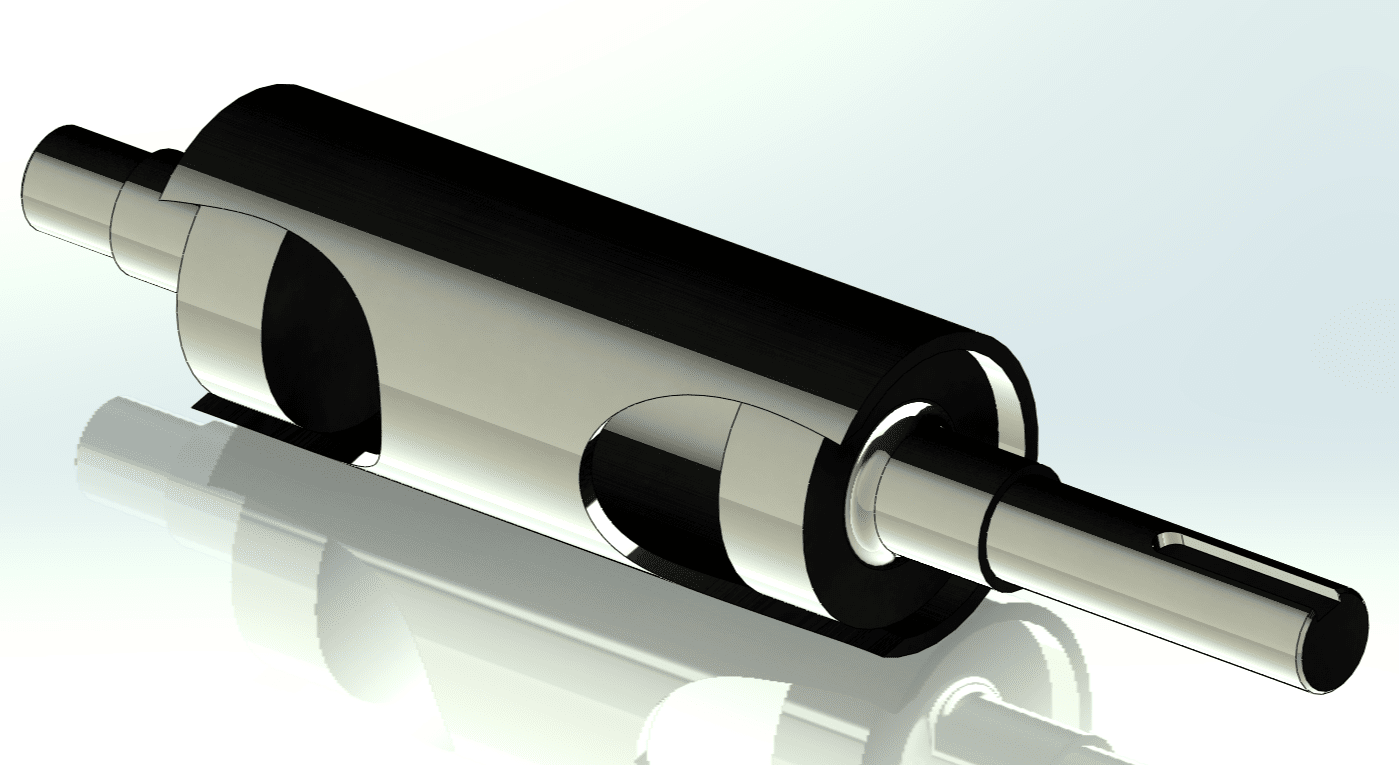

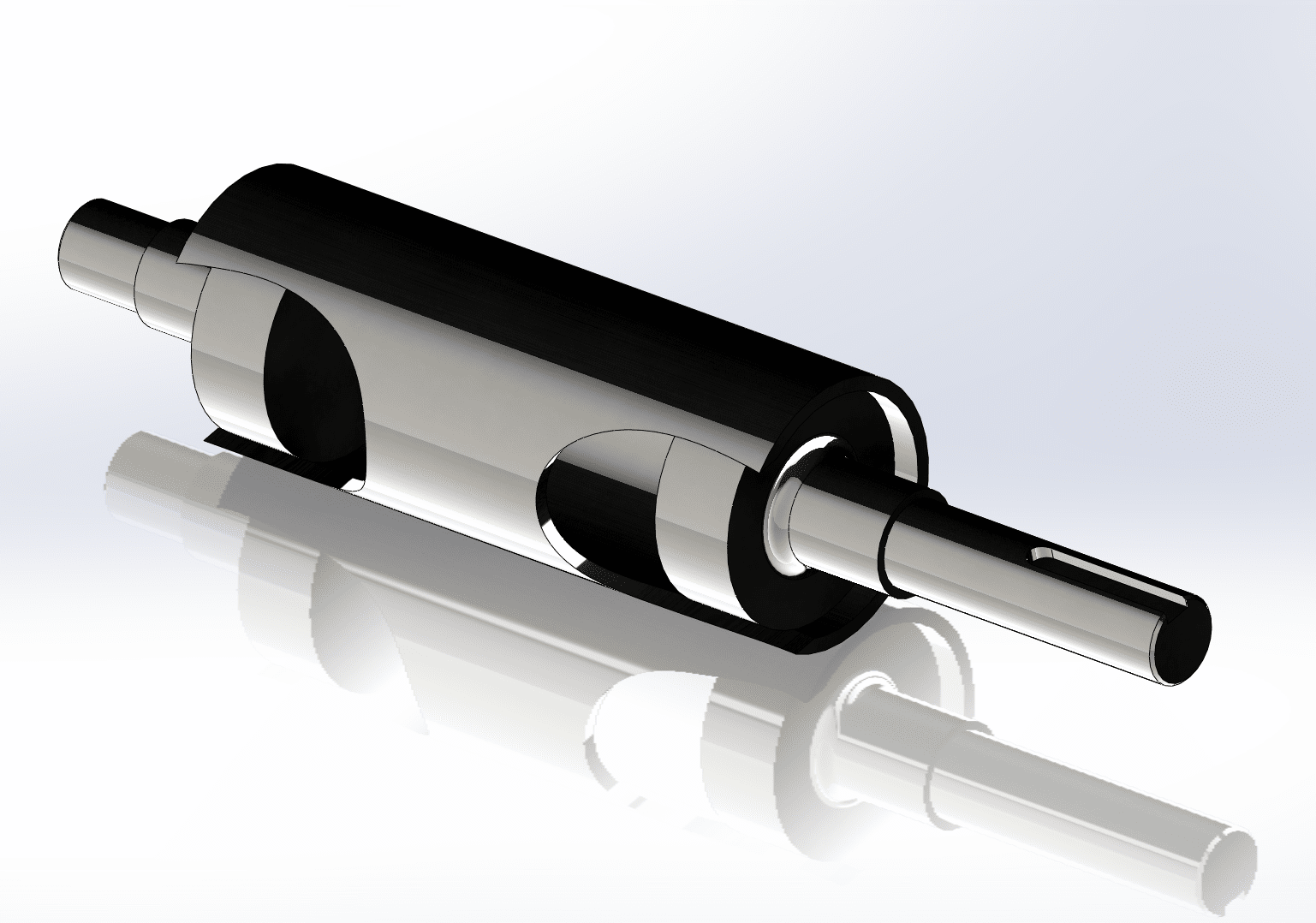

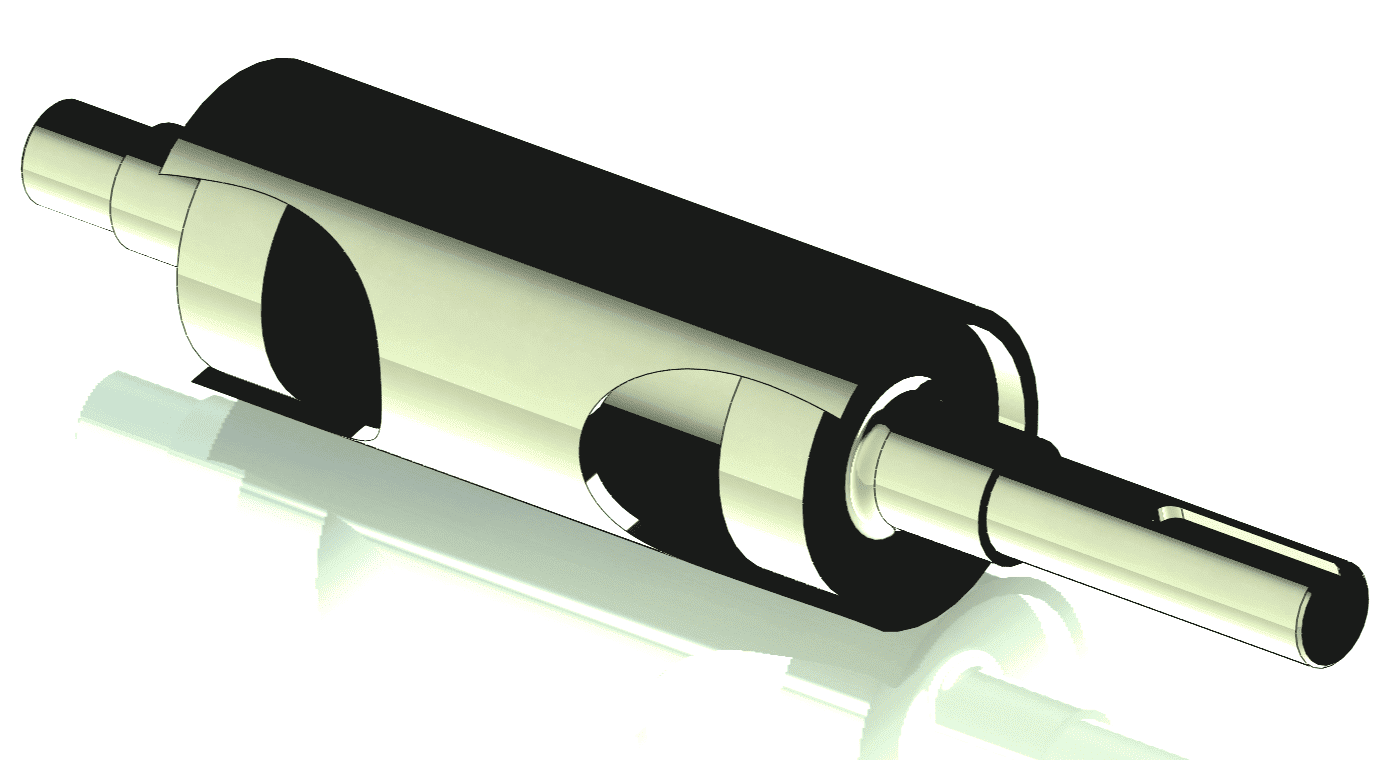

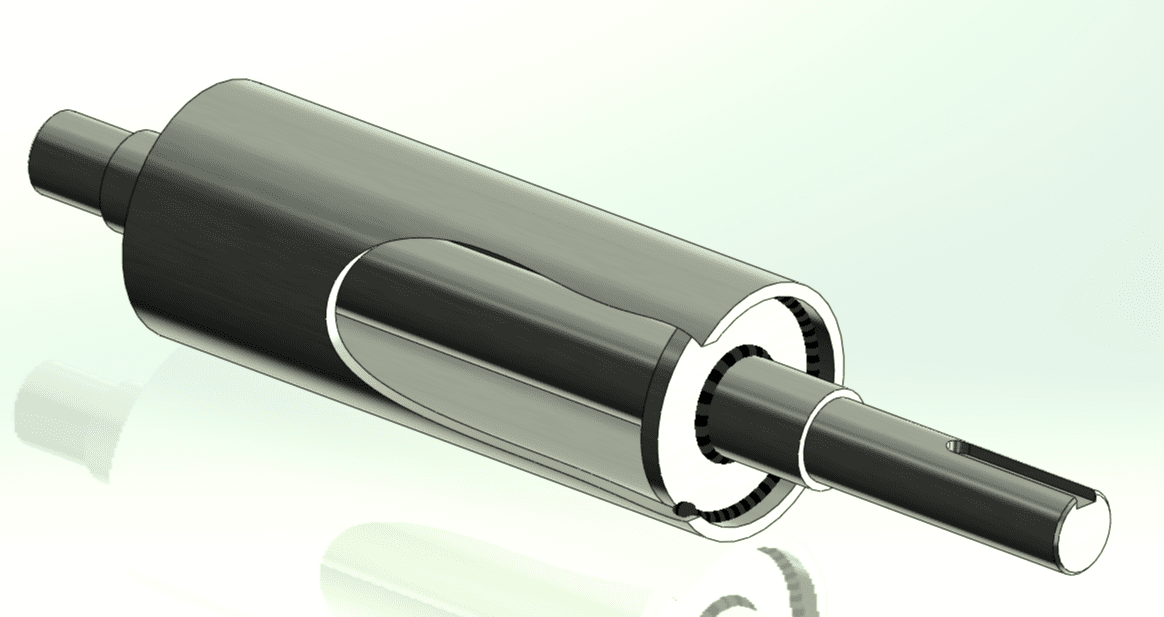

ボスタイプ

型    式FKP-6025B

ローラSGPφ60.5×3.8t

スプロケット
(オプション)
#50-13T シングルダブル
軸受部(ボス構造)φ30からφ25に段引き
製作範囲特殊巾の製作可
ピロー芯々間W+70
ファイルダウンロード   

型    式FKP7625B

ローラSGPφ76.3×3.8t

スプロケット
(オプション)
#50-13T シングルダブル
軸受部(ボス構造) φ30からφ25に段引き
製作範囲特殊巾の製作可
ピロー芯々間W+70
ファイルダウンロード   

型  式FKP8925B
ローラSGPφ89.1×4.2t

スプロケット
(オプション)
#50-13T シングルダブル
軸受部(ボス構造) φ30からφ25段引き
製作範囲特殊巾の製作可
ピロー芯々間W+70
ファイルダウンロード   

型  式FKP10135B
ローラSGPφ101.6×4.2t

スプロケット
(オプション)
#50-13T シングルダブル
軸受部(ボス構造) φ40からφ35φ30に段引き

製作範囲特殊巾の製作可
ピロー芯々間W+90
ファイルダウンロード   




型  式FKP11435B
ローラSGPφ114.3×4.5t

スプロケット
(オプション)
#60-13T シングルダブル
軸受部(ボス構造) φ40からφ35φ30に段引き

製作範囲特殊巾の製作可
ピロー芯々間W+90
ファイルダウンロード   
