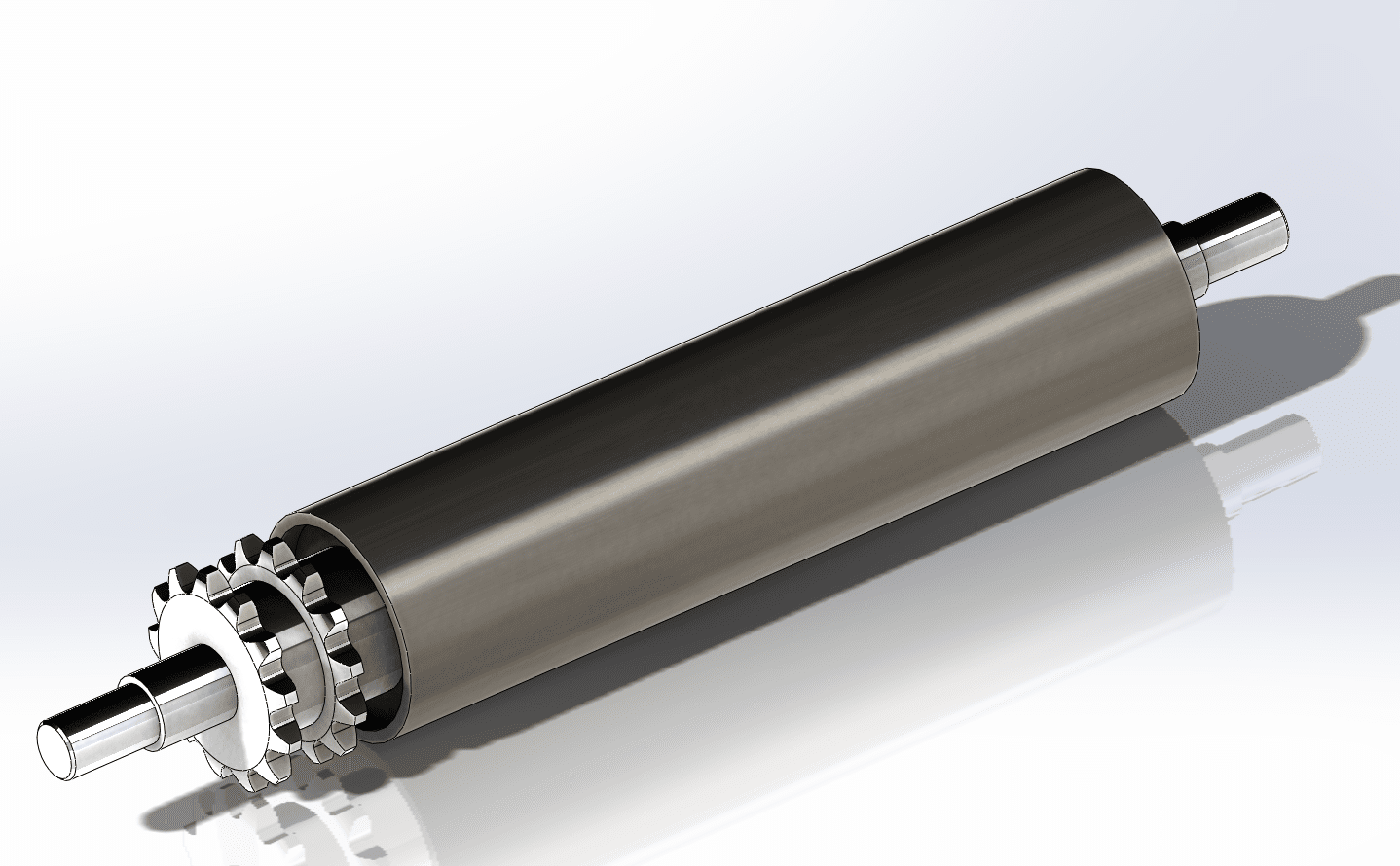

溶接ローラ2 スプロケット溶接(ピロー受け型)


ベアリングユニット受けスプロケット付き駆動プーリ(溶接構造)

重量物搬送用のローラコンベア(チェン駆動ローラ)用としてご利用下さい。

♦♦特徴
FKPR型シリーズは工場出荷時にスプロケットをプーリに溶接したものです。
ローラ軸両端をベアリングユニット(ピロー)で受けチェン駆動による搬送用コンベア用のプーリ(溶接ローラ)です。
各サイズ・仕様をベースに特殊寸法のご製作にもお応えいたします。

♦♦選定のPOINT
ローラ巾~1800W程度まではFKP型
ローラ巾1800W以上(最大で6000mm)はボス構造のFKP-(B)型を強度的な観点より推奨しております。

製品情報

【規格化したものは 8種×2パターン=16種】
  ローラの種類:φ57.2、Φ60.5、Φ76.3、Φ89.1
                        Φ101.6、 Φ114.3 φ139.8 φテーパー
                    ×
  ローラの構造:2パターン(シャフト貫通・ボスタイプ)
【製作範囲】
パイプの肉厚やシャフト径の変更が可能で各ローラをベースに1mm毎に任意で製作が出来ます。
(最大で6000mm程度まで可能です)
【スプロケットについて】
このタイプのローラ(プーリ)は工場出荷時にスプロケットを溶接にて取付しております。
※使用するベアリングユニットはメーカーによっては芯々間が異なる場合がございますので、お客様の方で一度ご確認願います。

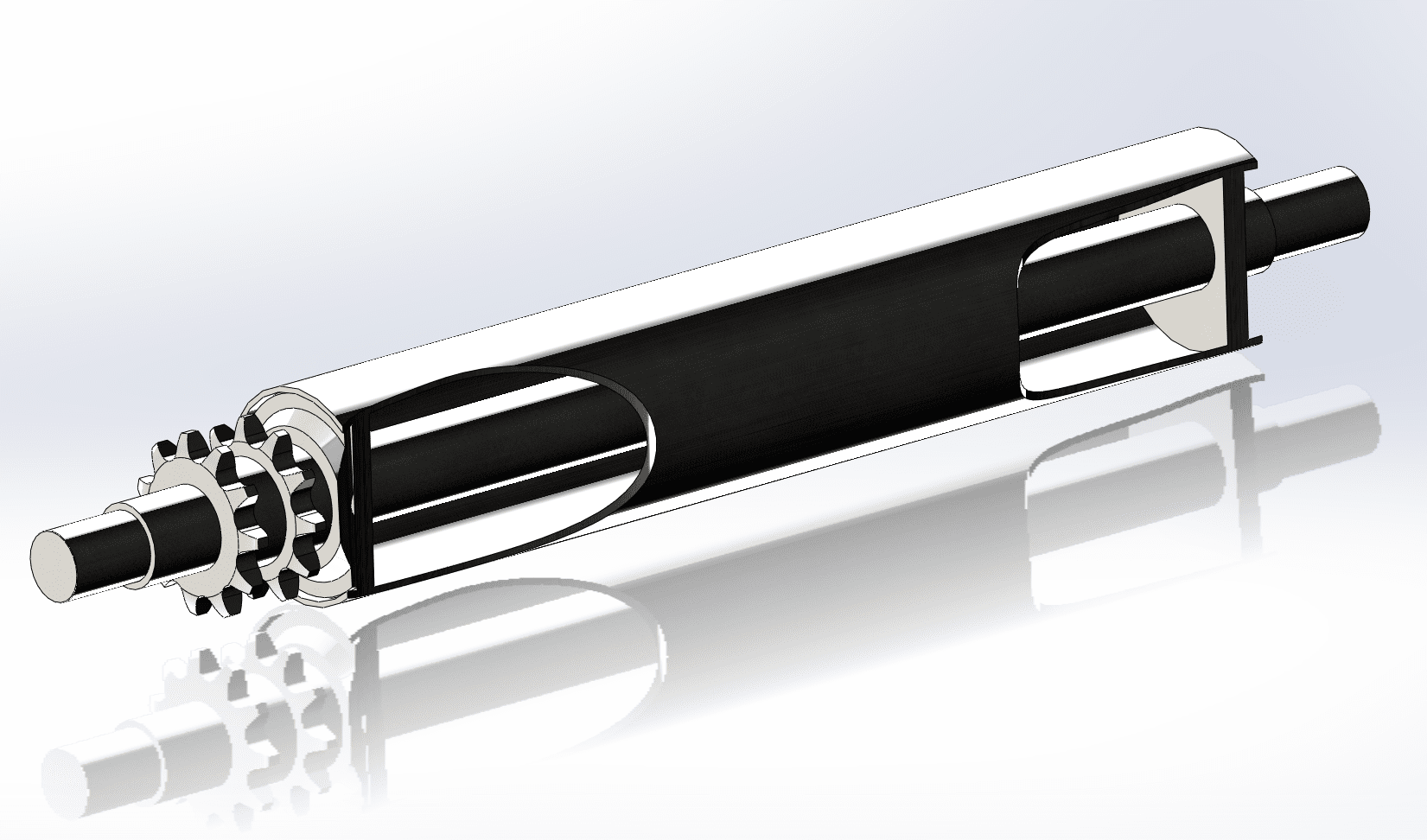

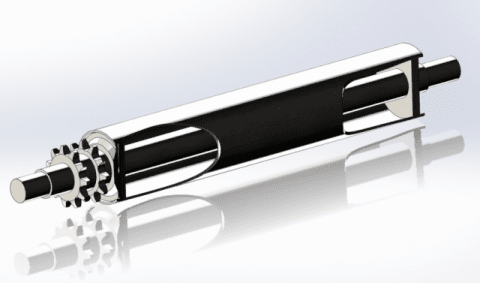

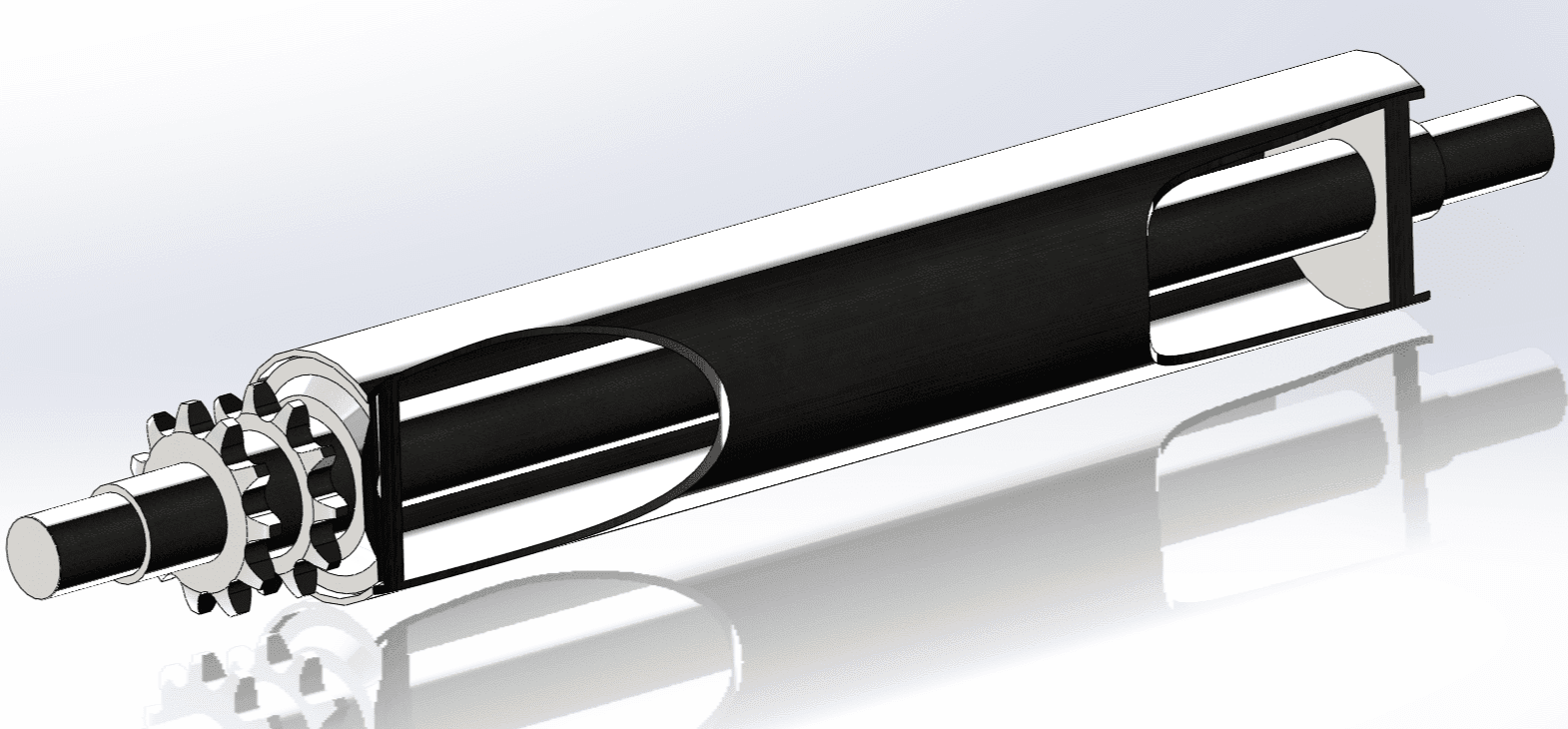

シャフト貫通タイプ

型  式FKPR-574015SW

ローラSTKφ57.2×2.6t

スプロケット
#40-15T シングルダブル
軸受部φ25からφ20に段引き
製作範囲特殊巾の製作可
ファイルダウンロード

型  式FKPR-604015SW
ローラSGPφ60.5×3.8t

スプロケット
#40-15T シングルダブル
軸受部φ25からφ20に段引き
製作範囲特殊巾の製作可
ファイルダウンロード

型  式FKPR-765013SW
ローラSGPφ76.3×4.2t

スプロケット
#50-13T シングルダブル
軸受部φ25からφ20に段引き
製作範囲特殊巾の製作可
ファイルダウンロード

型  式FKPR-895013SW
ローラSGPφ89.1×4.2t

スプロケット
#50-13T シングルダブル
軸受部φ35からφ30に段引き加工
製作範囲特殊巾の製作可
ファイルダウンロード

型  式FKPR-1015018SW
ローラSGPφ101.6×4.5t

スプロケット
#50-18T シングルダブル
軸受部φ35からφ30に段引き加工
製作範囲特殊巾の製作可
ファイルダウンロード

型  式FKPR-1145018SW
ローラSGPφ114.3×4.5t

スプロケット
#50-18T シングルダブル
軸受部φ35~φ30に段引き加工
製作範囲特殊巾の製作可
ファイルダウンロード

型  式FKPR-1405018SW

ローラSGPφ139.8x4.5t

スプロケット
#50-18T シングルダブル
軸受部φ35からφ30に段引き加工
製作範囲特殊巾の製作可
ファイルダウンロード

型  式FKPTR-12004015SW
ローラR1200カーブ

スプロケット
#40-15T シングルダブル
軸受部φ25からφ20に段引き加工
製作範囲特殊巾の製作可
ファイルダウンロード    

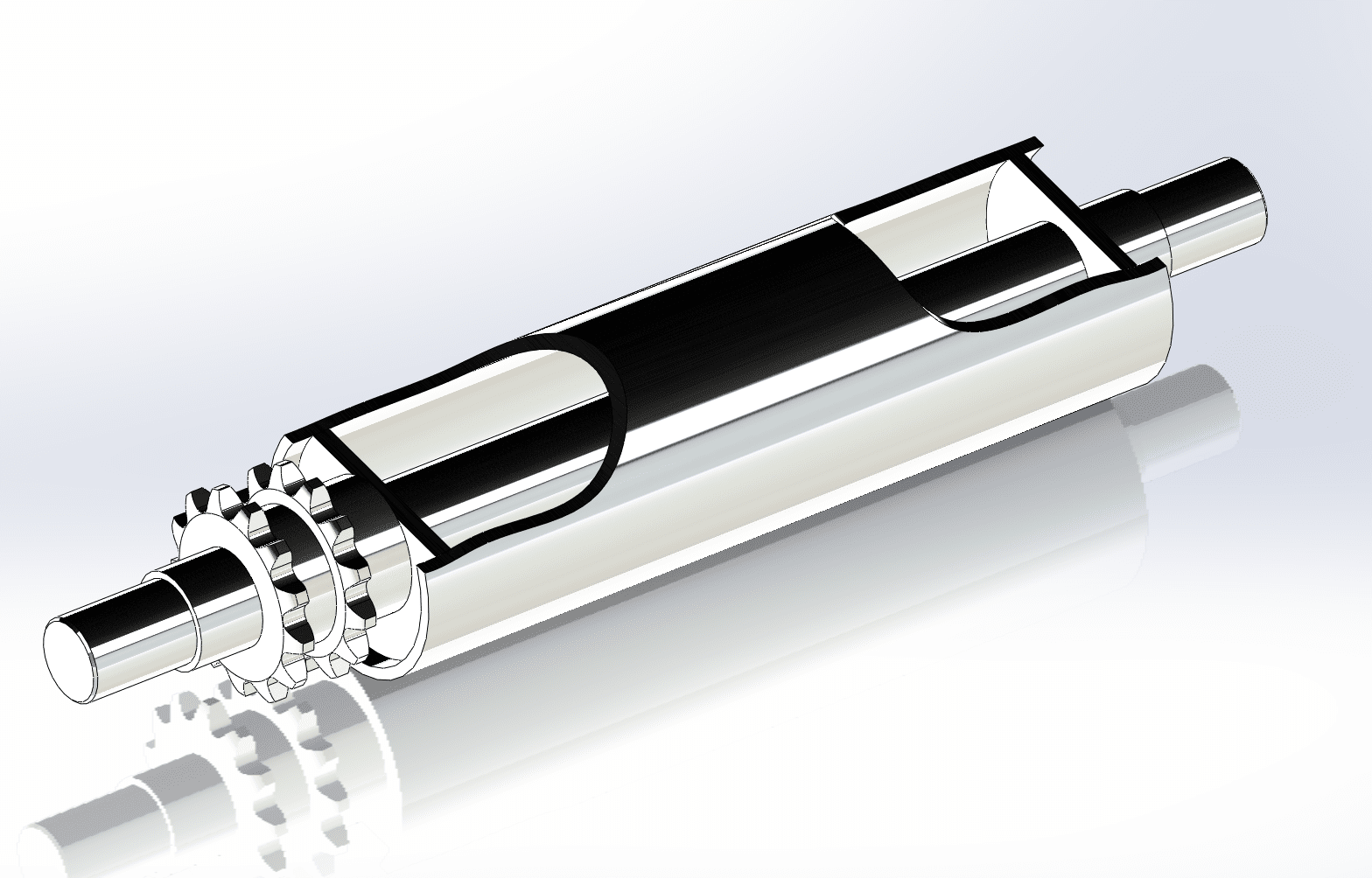

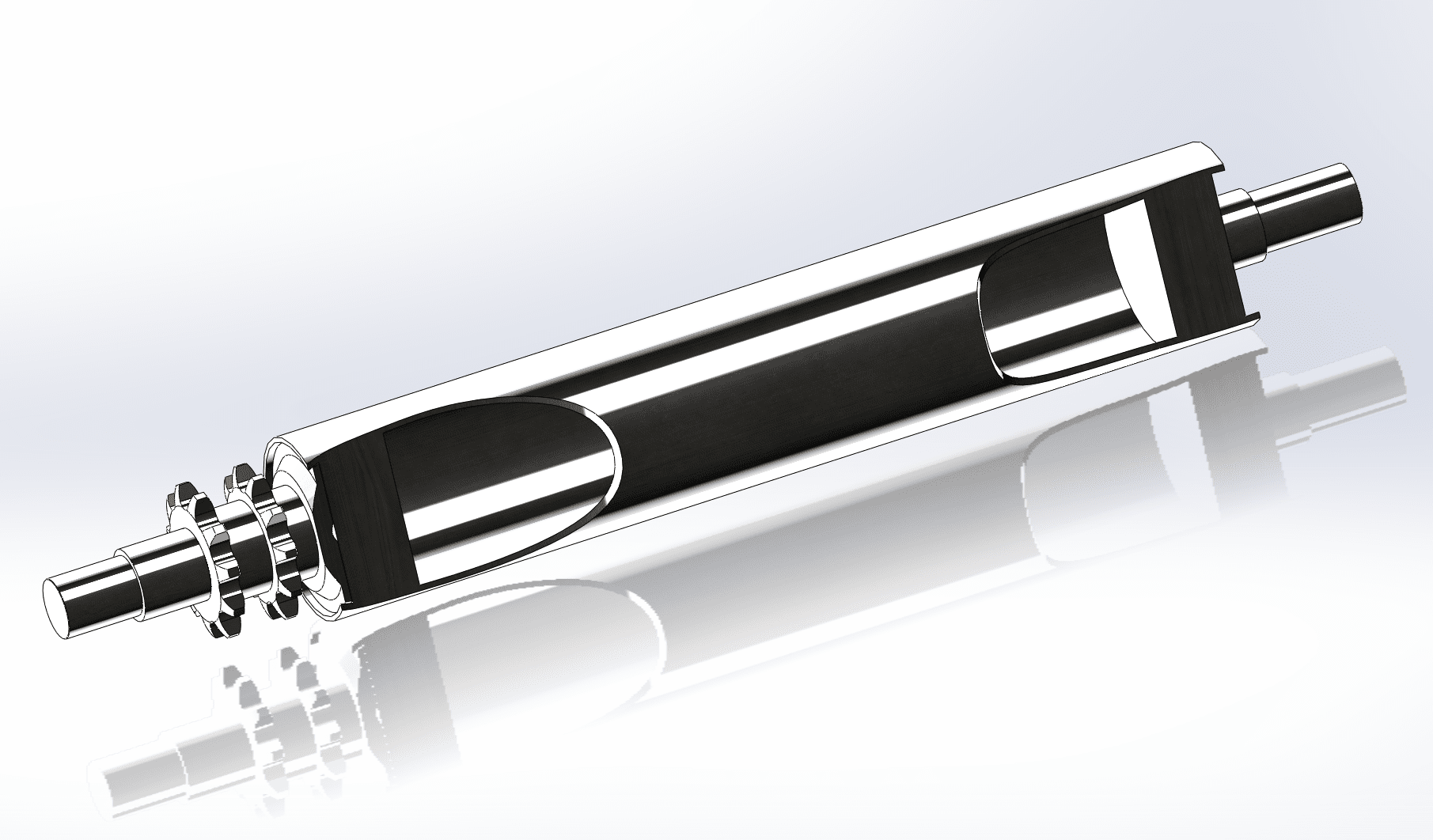

シャフトボスタイプ

型  式FKPR-574015SW(B)
ローラSTKφ57.2×2.6t

スプロケット
#40-15T シングルダブル
軸受部(削出しボス)φ25からφ20に段引き
製作範囲特殊巾の製作可
ファイルダウンロード

型  式FKPR-604015SW(B)
ローラSGPφ60.5×3.8t

スプロケット
#40-15T シングルダブル
軸受部(削出しボス)φ25からφ20に段引き
製作範囲特殊巾の製作可
ファイルダウンロード

型  式FKPR-765013SW(B)
ローラSGPφ76.3×4.2t

スプロケット
#50-13T シングルダブル
軸受部(削出しボス)φ25からφ20に段引き
製作範囲特殊巾の製作可
ファイルダウンロード

型  式FKPR-895013SW(B)
ローラSGPφ89.1×4.2t

スプロケット
#50-13T シングルダブル
軸受部(削出しボス)φ35からφ30に段引き
製作範囲特殊巾の製作可
ファイルダウンロード

型  式FKPR1015018SW(B)
ローラSGPφ101.6×4.2t

スプロケット
#50-18T シングルダブル
軸受部(削出しボス)φ35からφ30に段引き
製作範囲特殊巾の製作可
ファイルダウンロード

型  式FKPR1145018SW(B)
ローラSGPφ114.3×4.5t

スプロケット
#50-18T シングルダブル
軸受部(削出しボス)φ35からφ30に段引き
製作範囲特殊巾の製作可
ファイルダウンロード

型  式FKPR-1405018SW(B)
ローラSGPφ139.8×4.5t

スプロケット
#50-18T シングルダブル
軸受部(削出しボス)φ35からφ30に段引き
製作範囲特殊巾の製作可
ファイルダウンロード

型  式FKPR-12004015SW
ローラR1200カーブ
スプロケット
#40-15T シングルダブル
軸受部(削出しボス)φ25からφ30に段引き
製作範囲特殊巾の製作可
ファイルダウンロード    
