製品名

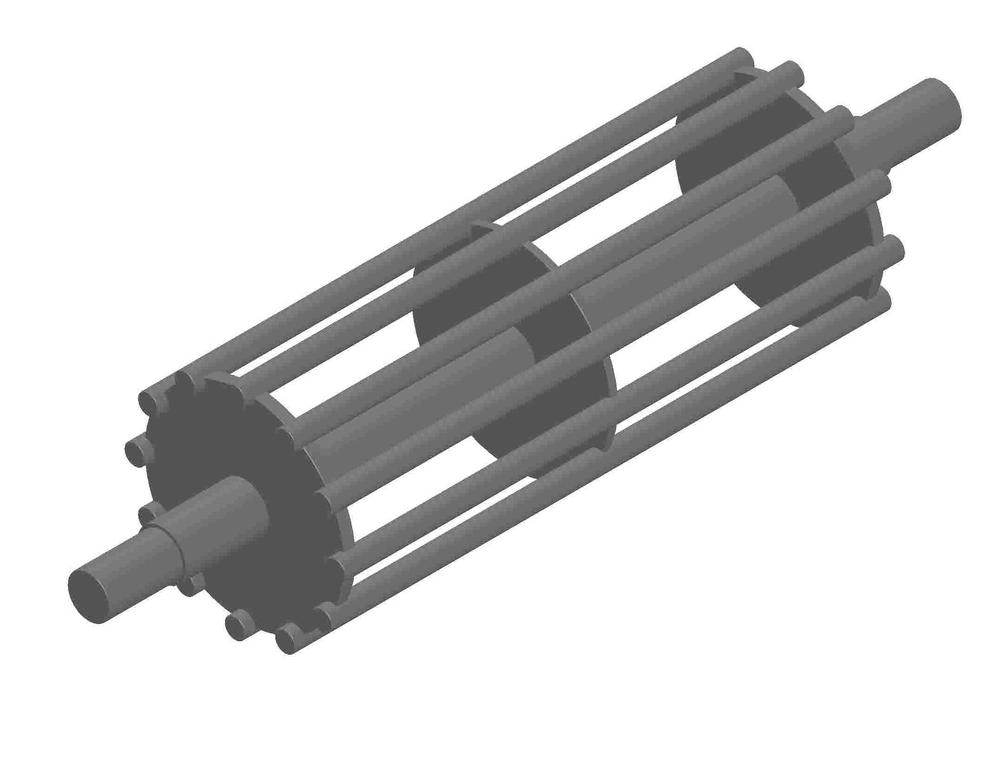

カゴ型スナッププーリ(丸棒)
FM-SP(M)型
用途・機能
ヘッドプーリーにベルトをなじませる為に設置するテンション用プーリーです。さらにカゴ型にすることでベルトに付着した粘着性の細粉や土等の付着物を一掃してベルトの蛇行を防止します。
参考例による補足説明
型式例
①FM- ②SP(M) ③400
型式例の説明 |
①FM:福井鉄工(メーカー) ②TP:カゴプーリ(丸棒タイプ) ③400:ベルト巾400 |
部品表
■丸棒…SGD3・SS400・S25C
■シャフト…SGD3(SS400ミガキ)
■円板…SS400・S25C
■その他1…補強部材ボス・リブを使用する場合はSS・S25C材を使用
【補強の例として】
ボス溶接、ボスキードメ、ボス焼バメ、十字リブ、パワーロック等があります。

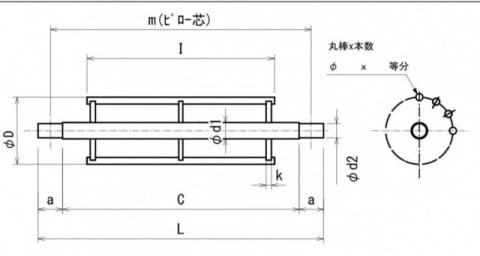

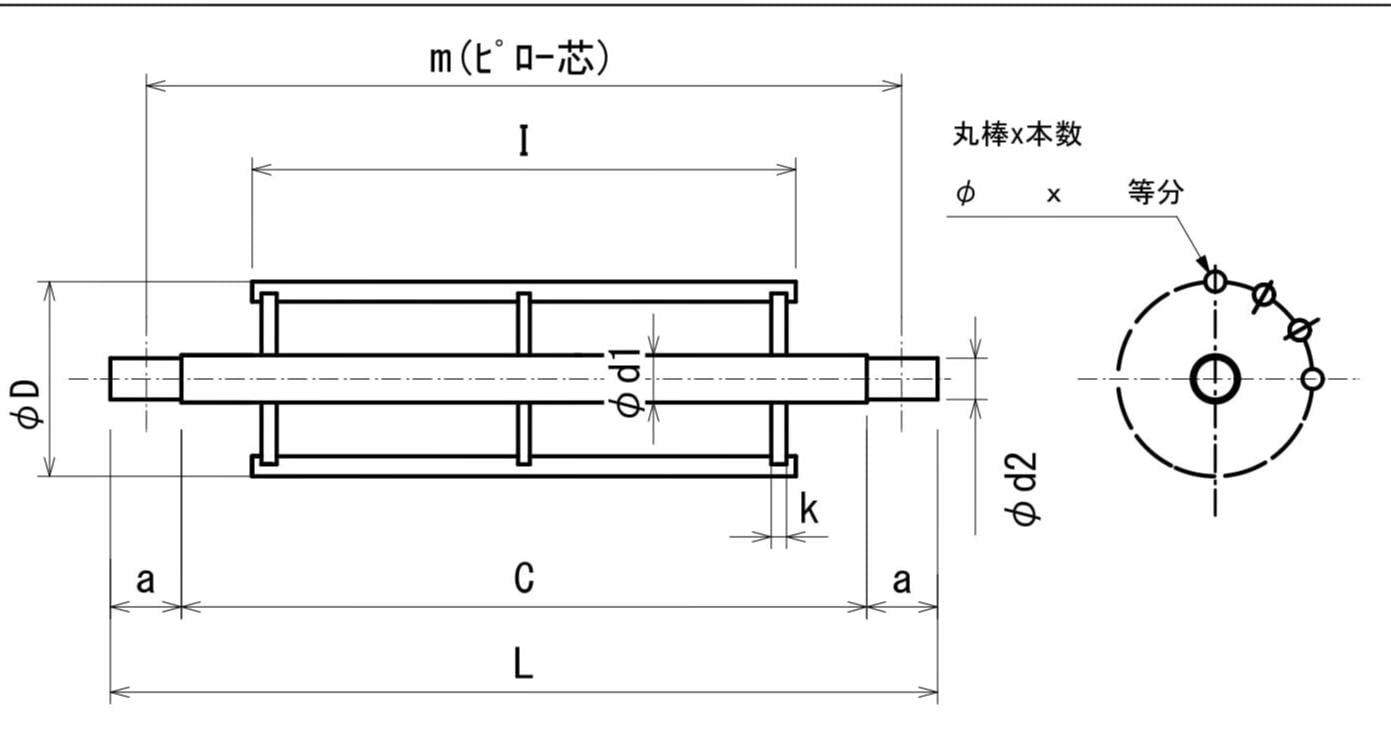

型式一覧
(単位:mm)
型式 | ベルト巾 | φD | I | L | m | c | φd1 | φd2 | a | 丸棒×本数 | |
FM-SP(M) 400 | 400 | 165 | 460 | 700 | 640 | 580 | 40 | 35 | 60 | φ17×12 | |
FM-SP(M) 450 | 450 | 165 | 510 | 750 | 690 | 630 | 40 | 35 | 60 | φ17×12 | |
FM-SP(M) 500 | 500 | 165 | 560 | 800 | 740 | 680 | 40 | 35 | 60 | φ17×12 | |
FM-SP(M) 600 | 600 | 216 | 660 | 910 | 840 | 770 | 45 | 40 | 70 | φ20×12 | |
FM-SP(M) 700 | 700 | 216 | 760 | 1010 | 940 | 870 | 45 | 40 | 70 | φ20×12 | |
FM-SP(M) 750 | 750 | 267 | 850 | 1110 | 1040 | 970 | 50 | 45 | 70 | φ20×16 | |
FM-SP(M) 800 | 800 | 267 | 860 | 1110 | 1040 | 970 | 50 | 45 | 70 | φ20×16 | |
FM-SP(M) 900 | 900 | 318 | 1000 | 1250 | 1190 | 1110 | 55 | 50 | 70 | φ20×16 | |
FM-SP(M) 1000 | 1000 | 318 | 1060 | 1310 | 1240 | 1170 | 55 | 50 | 70 | φ20×16 | |
FM-SP(M) 1050 | 1050 | 355 | 1150 | 1410 | 1340 | 1270 | 60 | 55 | 70 | φ20×18 | |
FM-SP(M) 1200 | 1200 | 355 | 1300 | 1560 | 1490 | 1420 | 60 | 55 | 70 | φ20×18 | |
