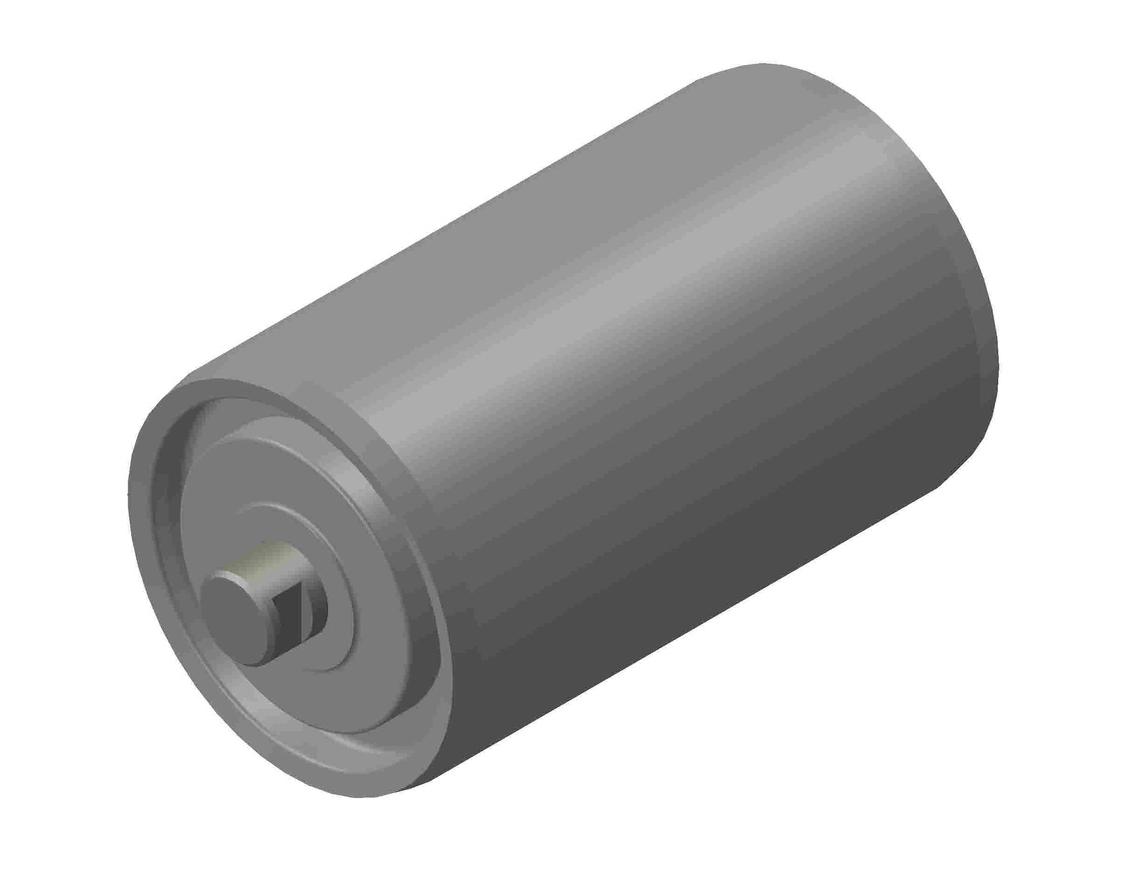

製品名
リターンローラ
F-R3型（軽量型3槽用)
FTKオリジナル
弊社オリジナル規格（FM-R3・軽量型）用のローラ単品のご紹介です。
3槽用リターンローラで軽量物搬送に適しており、各ベルト巾ごとに3種類（S・M・L）よりお選び頂けます。
※FM-R3セット品としては現在生産終了しております。（ローラのみの供給になります）
製品情報
参考例による説明
型式例
F-R3 400
リターンローラ（ＦＴＫオリジナル /メーカー：福井鉄工）
3槽型 ベルト巾400W という意味です
型式一覧
R3用リターンローラ

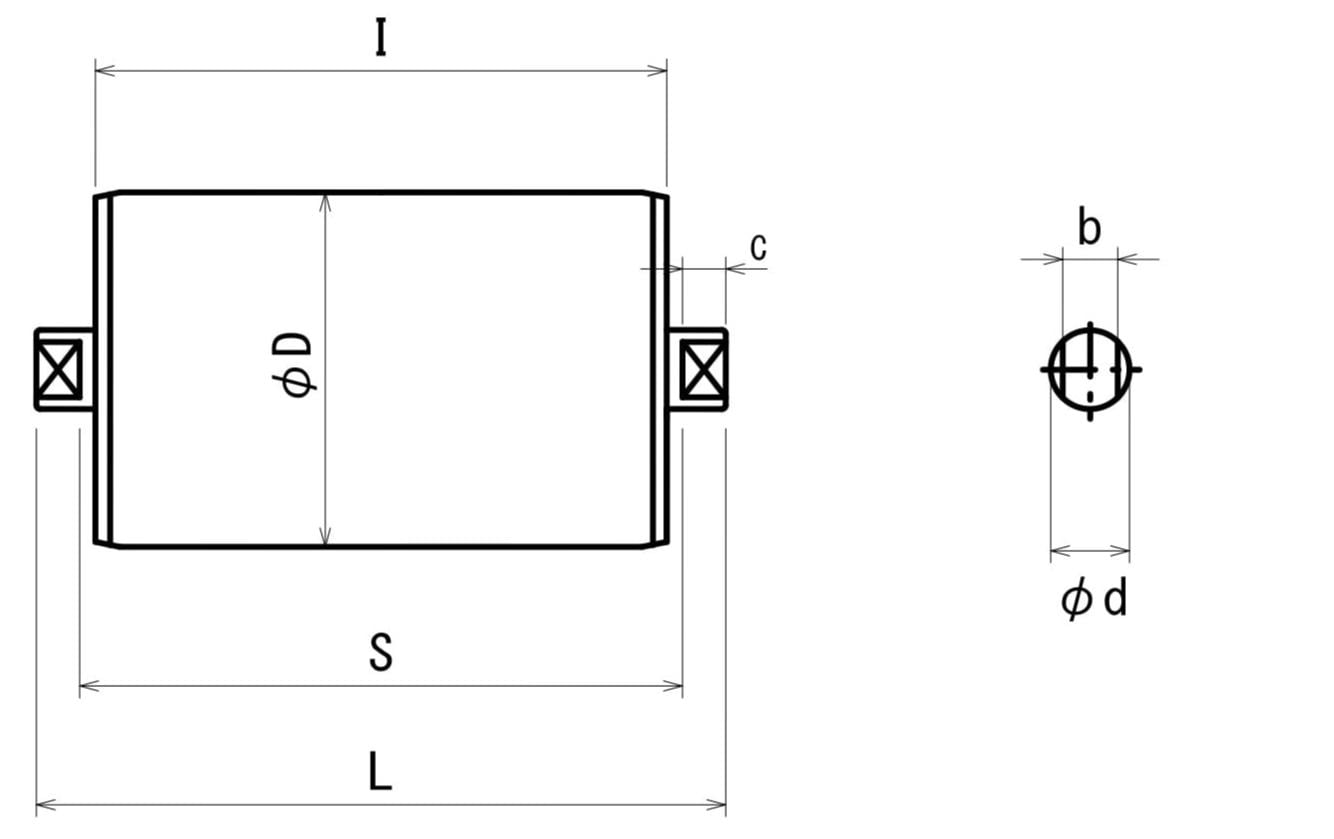

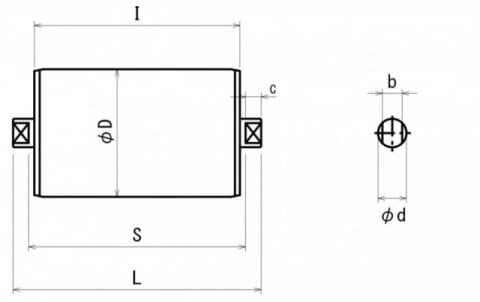

ΦD：パイプ径 Φd：軸径 （単位：mm）
| 型式 | φD × φd （ S ・ M ・ L ） | I | S | L | C | b | Weight（kg）（S・M・L） | |
| F-R3 400 | 60×17 76×17 89×17 | 460 | 480 | 510 | 15 | 14 | 2.8 3.2 3.5 | |
| F-R3 450 | 60×17 76×17 89×17 | 510 | 530 | 560 | 15 | 14 | 3.0 3.5 3.8 | |
| F-R3 500 | 60×17 76×17 89×17 | 560 | 580 | 610 | 15 | 14 | 3.3 3.8 4.1 | |
| F-R3 600 | 60×17 76×17 89×17 | 660 | 680 | 710 | 15 | 14 | 3.8 4.4 4.7 | |
| F-R3 700 | 76×17 89×17 89×20 | 760 | 780 | 810 | 15 | 14 | 5.0 5.4 6.0 | |
| F-R3 750 | 76×17 89×17 89×20 | 810 | 830 | 860 | 15 | 14 | 5.3 5.7 6.4 | |
| F-R3 800 | 89×17 89×20 101×20 | 860 | 880 | 910 | 15 | 14 | 5.6 6.7 8.2 | |
| F-R3 900 | 89×17 89×20 101×20 | 960 | 980 | 1010 | 15 | 14 | 6.2 7.4 9.1 | |
| F-R3 1000 | 89×20 101×20 114×20 | 1060 | 1080 | 1110 | 15 | 14 | 8.0 10.0 10.2 | |
| F-R3 1050 | 89×20 101×20 114×20 | 1110 | 1130 | 1160 | 15 | 14 | 8.5 11.3 11.4 | |
| F-R3 1100 | 89×20 101×20 114×20 | 1160 | 1180 | 1210 | 15 | 14 | 9.0 12.0 12.2 | |
| F-R3 1200 | 89×20 101×20 114×20 | 1260 | 1280 | 1310 | 15 | 14 | 9.7 12.7 13.0 | |
