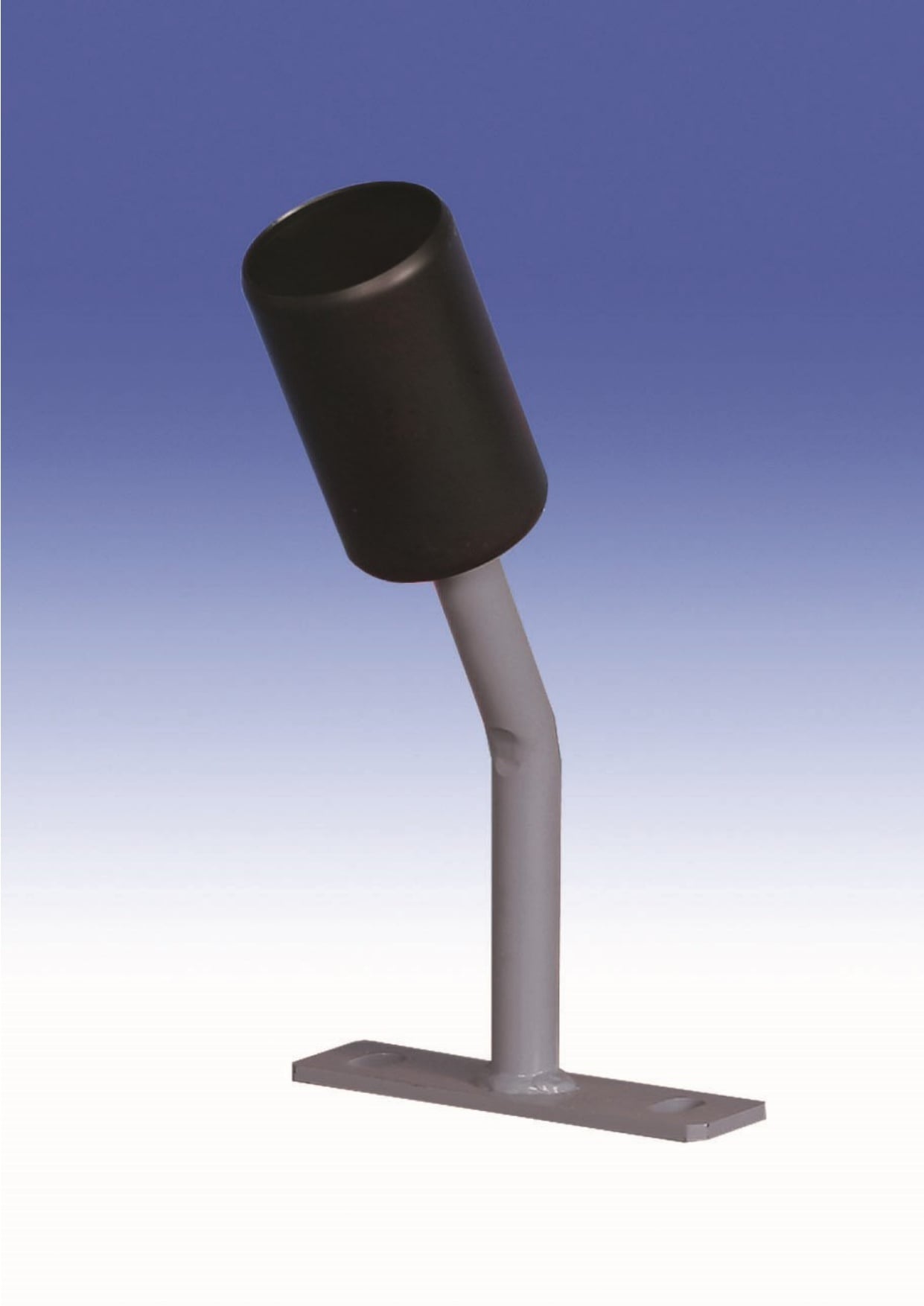

製品名
キャリア用ガイドローラSet
FM-CG型
一般汎用品
型式による説明
型式例
FM-CG-400
ガイドローラセット(/メーカー:福井鉄工)
ベルト巾400W用 という意味です
FM-CGのセット内容
■ローラ 1本 製品リンクはこちら
■キャリア側用スタンド 1台
型式一覧
トラフ角20°
(単位:mm)
型式 | φD | I | H1 | H2 | 適合するローラ | |
FM-CG-400~500 | 76.3 | 120 | 67 | 106 | F-GR120 | |
FM-CG-600 | 76.3 | 120 | 97 | 106 | F-GR120 | |
FM-CG-750 | 89.1 | 150 | 89 | 145 | F-GR150 | |
FM-CG-900 | 89.1 | 150 | 99 | 154 | F-GR150 | |
FM-CG-1050~1200 | 89.1 | 150 | 134 | 185 | F-GR150 | |
トラフ角30°
(単位:mm)
型式 | φD | I | H1 | H2 | 適合するローラ | |
FM-CG-400~500 | 76.3 | 120 | 127 | 90 | F-GR120 | |
FM-CG-600 | 76.3 | 120 | 159 | 97 | F-GR120 | |
FM-CG-750 | 89.1 | 150 | 184 | 114 | F-GR150 | |
FM-CG-900 | 89.1 | 150 | 199 | 126 | F-GR150 | |
FM-CG-1050~1200 | 89.1 | 150 | 279 | 170 | F-GR150 | |
