製品名

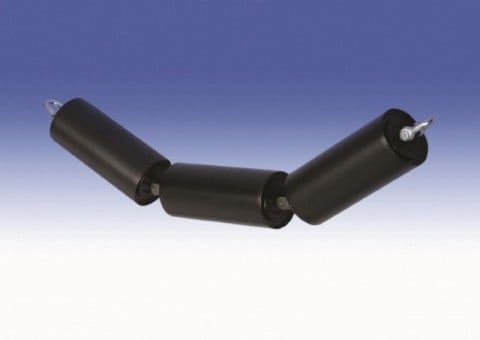

ガーランドキャリア
FM-GC型
FTKオリジナル

衝撃吸収に優れ、ローラ及びベルト部分の耐久性に貢献します。
キャリアスタンドを使用しない吊りタイプで据付・取替えが簡単です。

製品情報

参考例による説明

型式例

FM-GC-330-450
ガーランドキャリアローラセット
(FTKオリジナル /メーカー:福井鉄工)
3槽型 トラフ30° ベルト巾450W
             という意味です

FM-GC
330
450~900
ガーランドキャリア
(福井鉄工オリジナル規格)
・3槽構造
・θ=30°
ベルト巾(W)

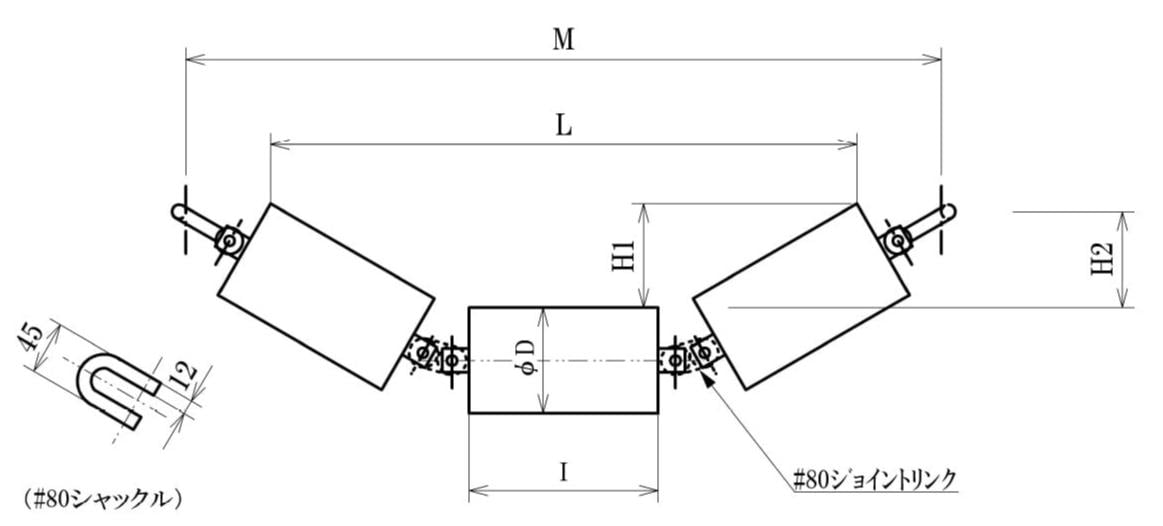

FM-GCのセット内容

FM-GC-345-450
ガーランドキャリアローラセット
(JIS規格品/メーカー:福井鉄工)
3槽型 トラフ45° ベルト巾450W という意味です

FM-GC
345
450~900
ガーランドキャリア
(福井鉄工オリジナル規格)
・3槽構造
・θ=45°
ベルト巾(W)

型式一覧

θ=30°

(単位:mm)
型式φDILMH1H2Weight(kg)PDF
FM-GC-330-45089160
494
640
87
79
5.5
FM-GC-330-500
89
175
534
684
95
87
5.8
FM-GC-330-600
89
205
616
764
110102
6.6
FM-GC-330-750
114
260
754
914
135116
9.9
FM-GC-330-900
114
310
890
1050160141
11.1

θ=45°

(単位:mm)
型式φDILMH1H2Weight(kg)PDF
FM-GC-345-45089160
416
566
120
131
5.5
FM-GC-345-500
89
175
454
604
131
142
5.8
FM-GC-345-600
89
205
526
672
152161
6.6
FM-GC-345-750
114
260
642
808
188190
9.9
FM-GC-345-900
114
310
764
926
221
225
11.1
