製品名
インパクトキャリアSet
FM-JIC型
JIS規格準拠

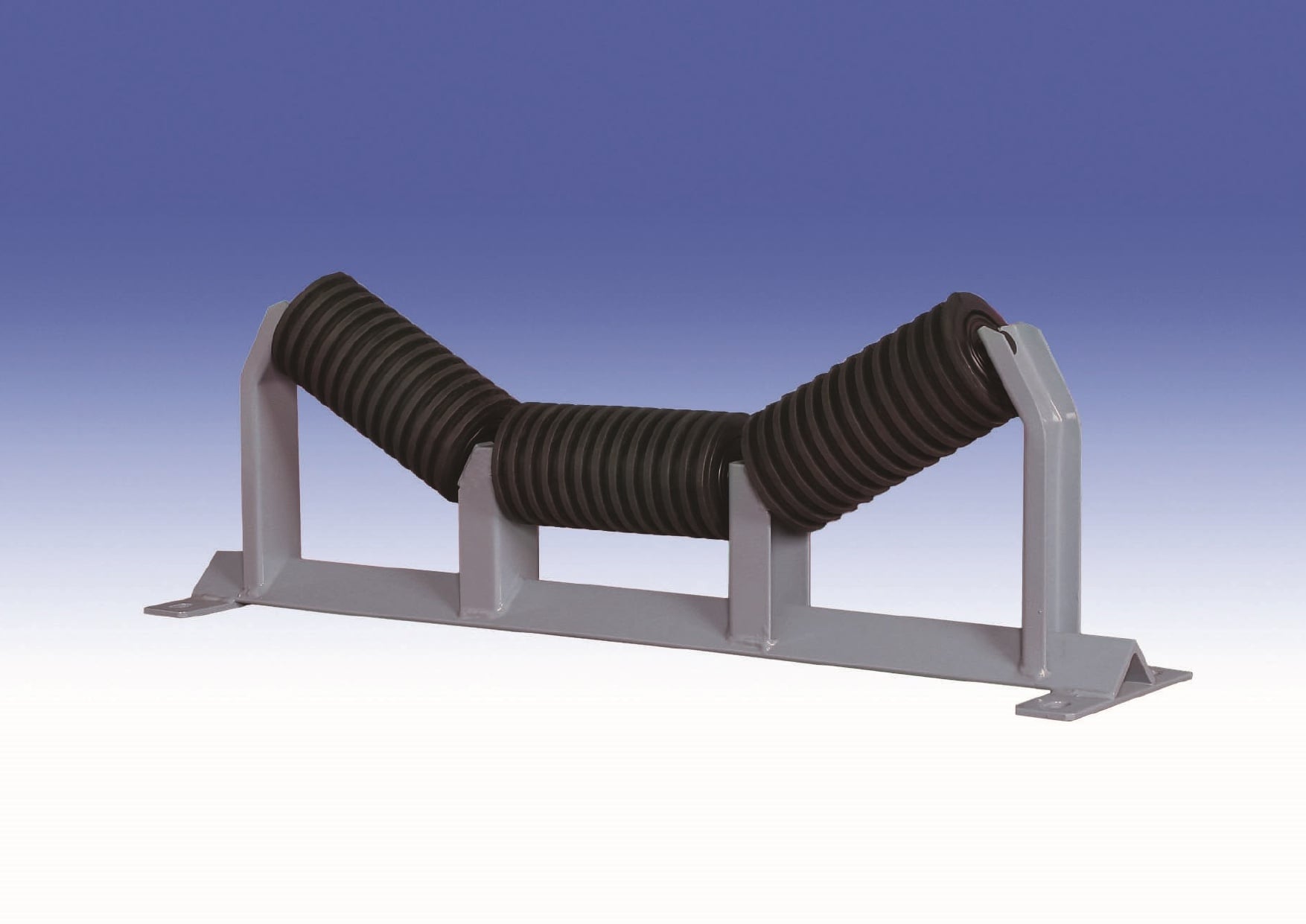

ホッパー口の下に取り付けるローラです。
ポッパー口から落下してくる砕石等の衝撃を溝型ゴムローラによって衝撃をやわらげ、ベルト・スタンドの損傷を防ぎます。
トラフ角20°30°45°を選定できます。
参考例による説明
型式例
FM-JIC-320-400
インパクトキャリアローラセット
(JIS規格準拠 /メーカー:福井鉄工)
3槽型 トラフ20° ベルト巾400W という意味です
FM-JIC | 320~345 | 400~1200 |
インパクトキャリアローラ (JIS規格に準ずる) | ・3槽構造 ・トラフ角20°30°45° | ベルト巾(W) |
FM-JICのセット内容
■ローラ 3本 製品リンクはこちら
■スタンド 1台
型式一覧
トラフ角20°
(単位:mm)

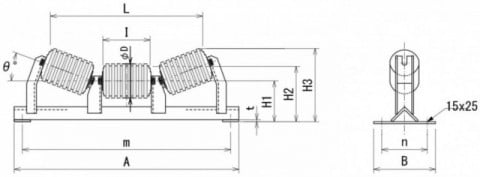

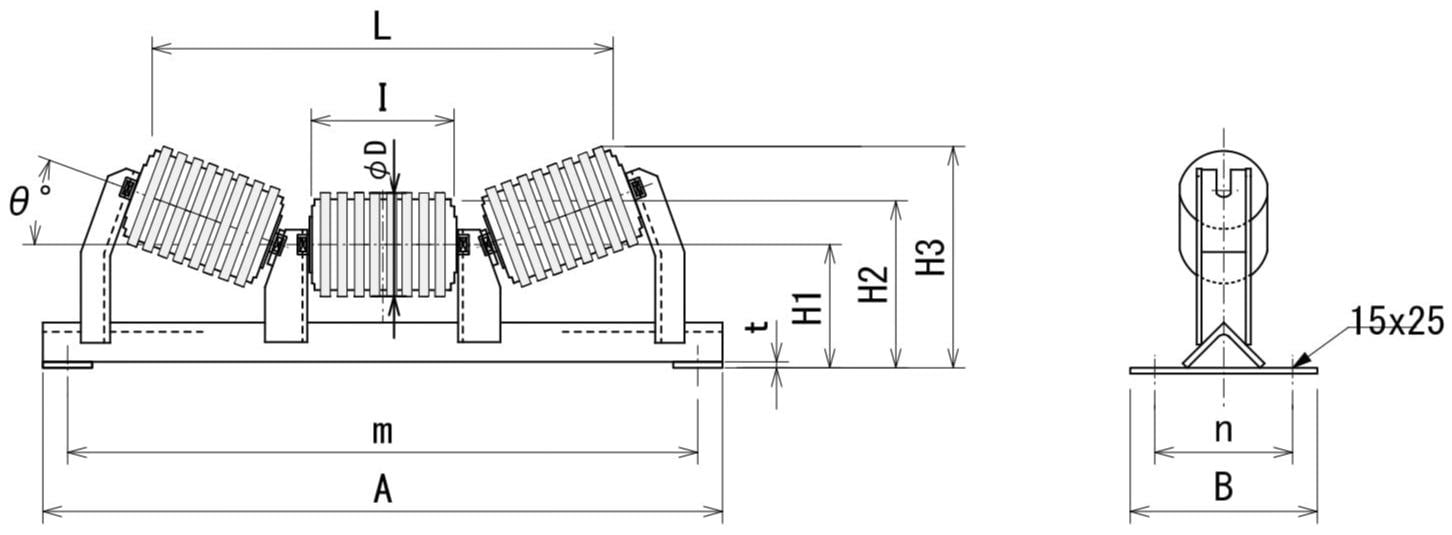

型式 | φD | I | m | A | H1 | H2 | H3 | L | n | B | t | |
FM-JIC-320-400 | 105 | 145 | 640 | 690 | 125 | 178 | 230 | 456 | 140 | 190 | 6.0 | |
FM-JIC-320-450 | 105 | 165 | 690 | 740 | 125 | 178 | 236 | 651 | 140 | 190 | 6.0 | |
FM-JIC-320-500 | 105 | 180 | 740 | 790 | 125 | 178 | 241 | 558 | 140 | 190 | 6.0 | |
FM-JIC-320-600 | 105 | 210 | 840 | 890 | 140 | 193 | 266 | 646 | 150 | 200 | 6.0 | |
FM-JIC-320-750 | 118 | 265 | 1040 | 1090 | 150 | 209 | 301 | 794 | 160 | 210 | 6.0 | |
FM-JIC-320-900 | 118 | 315 | 1190 | 1240 | 150 | 209 | 321 | 934 | 160 | 210 | 6.0 | |
FM-JIC-320-1050 | 142 | 370 | 1340 | 1390 | 180 | 251 | 381 | 1089 | 180 | 230 | 9.0 | |
FM-JIC-320-1200 | 142 | 420 | 1490 | 1540 | 180 | 251 | 396 | 1254 | 180 | 230 | 9.0 | |
トラフ角30°
(単位:mm)
型式 | φD | I | m | A | H1 | H2 | H3 | L | n | B | t | |
FM-JIC-330-400 | 105 | 145 | 640 | 690 | 125 | 178 | 252 | 421 | 140 | 190 | 6.0 | |
FM-JIC-330-450 | 105 | 165 | 690 | 740 | 125 | 178 | 263 | 479 | 140 | 190 | 6.0 | |
FM-JIC-330-500 | 105 | 180 | 740 | 790 | 125 | 178 | 270 | 515 | 140 | 190 | 6.0 | |
FM-JIC-330-600 | 105 | 210 | 840 | 890 | 140 | 193 | 299 | 599 | 150 | 200 | 6.0 | |
FM-JIC-330-750 | 118 | 265 | 1040 | 1090 | 150 | 209 | 341 | 735 | 160 | 210 | 6.0 | |
FM-JIC-330-900 | 118 | 315 | 1190 | 1240 | 150 | 209 | 366 | 875 | 160 | 210 | 6.0 | |
FM-JIC-330-1050 | 142 | 370 | 1340 | 1390 | 180 | 251 | 441 | 1025 | 180 | 230 | 9.0 | |
FM-JIC-330-1200 | 142 | 420 | 1490 | 1540 | 180 | 251 | 466 | 1165 | 180 | 230 | 9.0 | |
トラフ角45°
(単位:mm)
型式 | φD | I | m | A | H1 | H2 | H3 | L | n | B | t | |
FM-JIC-345-400 | 105 | 145 | 640 | 690 | 125 | 178 | 276 | 385 | 140 | 190 | 6.0 | |
FM-JIC-345-450 | 105 | 165 | 690 | 740 | 125 | 178 | 294 | 433 | 140 | 190 | 6.0 | |
FM-JIC-345-500 | 105 | 180 | 740 | 790 | 125 | 178 | 300 | 460 | 140 | 190 | 6.0 | |
FM-JIC-345-600 | 105 | 210 | 840 | 890 | 140 | 193 | 338 | 543 | 150 | 200 | 6.0 | |
FM-JIC-345-750 | 118 | 265 | 1040 | 1090 | 150 | 209 | 395 | 672 | 160 | 210 | 6.0 | |
FM-JIC-345-900 | 118 | 315 | 1190 | 1240 | 150 | 209 | 431 | 794 | 160 | 210 | 6.0 | |
FM-JIC-345-1050 | 142 | 370 | 1340 | 1390 | 180 | 251 | 512 | 928 | 180 | 230 | 9.0 | |
FM-JIC-345-1200 | 142 | 420 | 1490 | 1540 | 180 | 251 | 546 | 1045 | 180 | 230 | 9.0 | |
