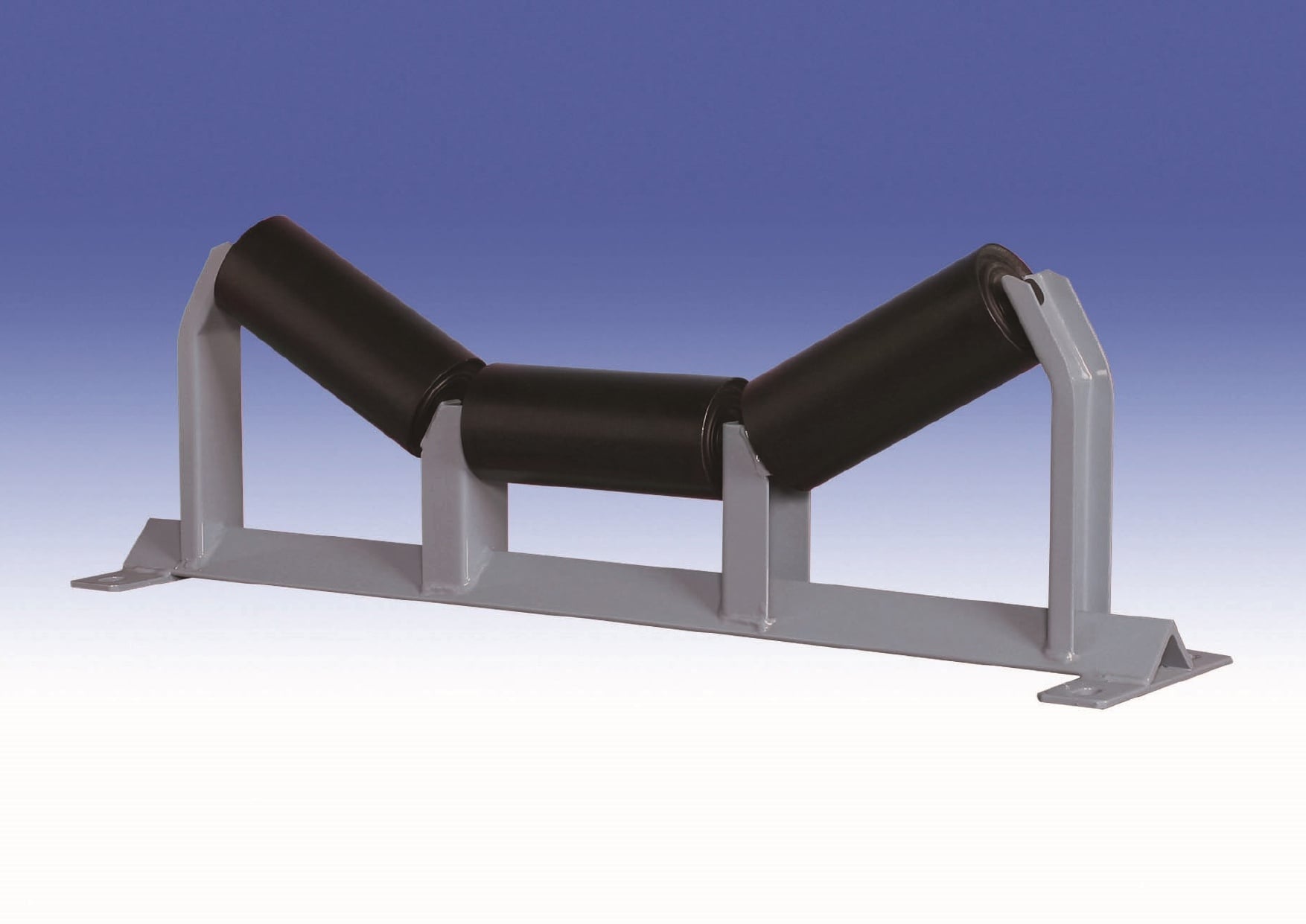

製品名
キャリアローラSet
FM-JC型
JIS規格(JIS B 8803)
ベルトコンベアの荷物をのせて運ぶ側のローラです。砂利・セメント・砕石等の搬送に適しています。
トラフ角20°30°45°を選定でき、標準型や蛇行防止用の前傾型の選定も可能です。
型式例
FM-JC-320-400
FM-JC | 320~345 | 400~1200 |
キャリアローラ (JIS-B-8803) | ・3槽構造 ・トラフ角20°30°45° | ベルト巾(W) |
FM-JCのセット内容
■ローラ 3本 製品リンクはこちら
■スタンド 1台
型式一覧
トラフ角20°
(単位:mm)

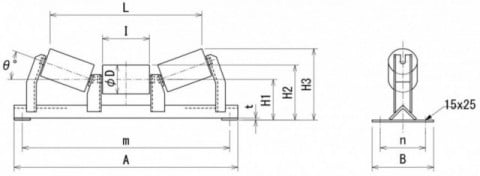

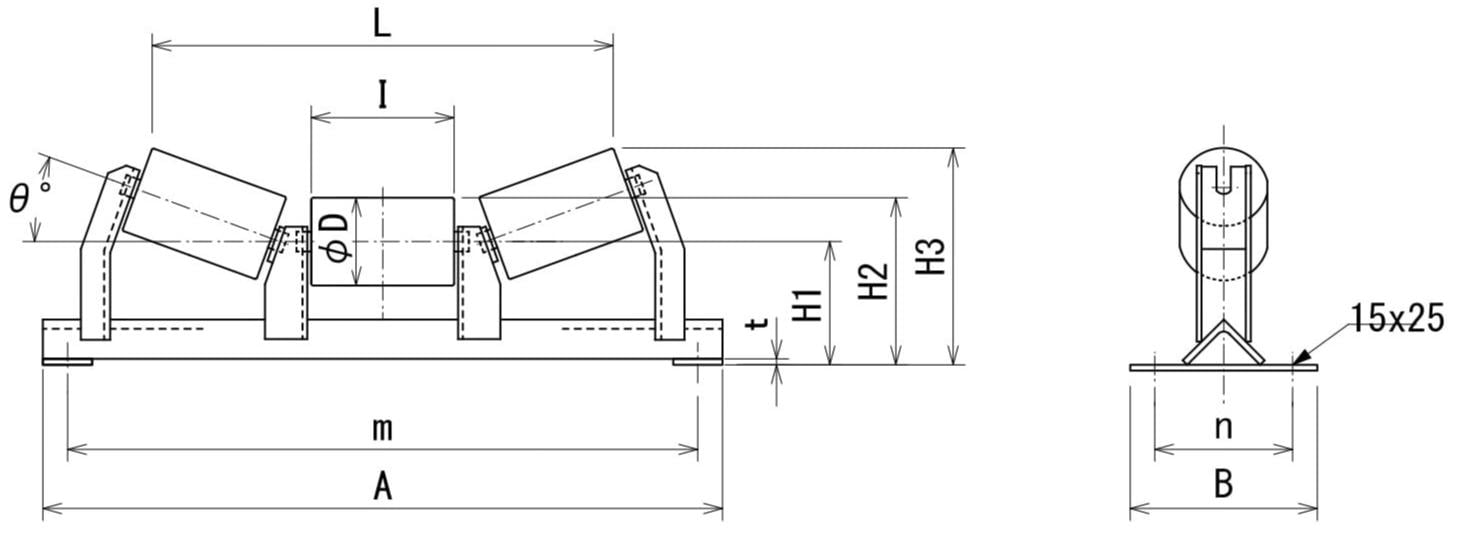

型式 | DФ | I | A | M | B | N | H1 | H2 | H3 | L | Weight(kg) | |
FM-JC-320-400 | 89 | 145 | 690 | 640 | 190 | 140 | 125 | 170 | 219 | 468 | 9.8 | |
FM-JC-320-450 | 89 | 165 | 740 | 690 | 190 | 140 | 125 | 170 | 226 | 525 | 10.6 | |
FM-JC-320-500 | 89 | 180 | 790 | 740 | 190 | 140 | 125 | 170 | 231 | 568 | 11.3 | |
FM-JC-320-600 | 89 | 210 | 890 | 840 | 200 | 150 | 140 | 185 | 256 | 655 | 13.0 | |
FM-JC-320-750 | 114 | 265 | 1090 | 1040 | 210 | 160 | 150 | 207 | 298 | 813 | 18.8 | |
FM-JC-320-900 | 114 | 315 | 1240 | 1190 | 210 | 160 | 150 | 207 | 315 | 957 | 22.0 | |
FM-JC-320-1050 | 139 | 370 | 1390 | 1340 | 230 | 180 | 180 | 250 | 376 | 1115 | 35.0 | |
FM-JC-320-1200 | 139 | 420 | 1540 | 1490 | 230 | 180 | 180 | 250 | 394 | 1259 | 42.1 | |
トラフ角30°
(単位:mm)
型式 | DФ | I | A | M | B | N | H1 | H2 | H3 | L | Weight(kg) | |
FM-JC-330-400 | 89 | 145 | 690 | 640 | 190 | 140 | 125 | 170 | 242 | 436 | 10.0 | |
FM-JC-330-450 | 89 | 165 | 740 | 690 | 190 | 140 | 125 | 170 | 252 | 491 | 10.8 | |
FM-JC-330-500 | 89 | 180 | 790 | 740 | 190 | 140 | 125 | 170 | 260 | 532 | 11.5 | |
FM-JC-330-600 | 89 | 210 | 890 | 840 | 200 | 150 | 140 | 185 | 290 | 614 | 13.2 | |
FM-JC-330-750 | 114 | 265 | 1090 | 1040 | 210 | 160 | 150 | 207 | 340 | 764 | 19.1 | |
FM-JC-330-900 | 114 | 315 | 1240 | 1190 | 210 | 160 | 150 | 207 | 365 | 901 | 22.4 | |
FM-JC-330-1050 | 139 | 370 | 1390 | 1340 | 230 | 180 | 180 | 250 | 435 | 1051 | 35.6 | |
FM-JC-330-1200 | 139 | 420 | 1540 | 1490 | 230 | 180 | 180 | 250 | 460 | 1187 | 42.9 | |
トラフ角45°
(単位:mm)
型式 | DФ | I | A | M | B | N | H1 | H2 | H3 | L | Weight(kg) | |
FM-JC-345-400 | 89 | 145 | 690 | 640 | 190 | 140 | 125 | 170 | 272 | 380 | 10.3 | |
FM-JC-345-450 | 89 | 165 | 740 | 690 | 190 | 140 | 125 | 170 | 286 | 428 | 11.1 | |
FM-JC-345-500 | 89 | 180 | 790 | 740 | 190 | 140 | 125 | 170 | 297 | 465 | 11.8 | |
FM-JC-345-600 | 89 | 210 | 890 | 840 | 200 | 150 | 140 | 185 | 333 | 537 | 13.8 | |
FM-JC-345-750 | 114 | 265 | 1090 | 1040 | 210 | 160 | 150 | 207 | 395 | 670 | 19.6 | |
FM-JC-345-900 | 114 | 315 | 1240 | 1190 | 210 | 160 | 150 | 207 | 430 | 790 | 22.9 | |
FM-JC-345-1050 | 139 | 370 | 1390 | 1340 | 230 | 180 | 180 | 250 | 512 | 933 | 36.0 | |
FM-JC-345-1200 | 139 | 420 | 1540 | 1490 | 230 | 180 | 180 | 250 | 547 | 1054 | 43.4 | |
