製品名

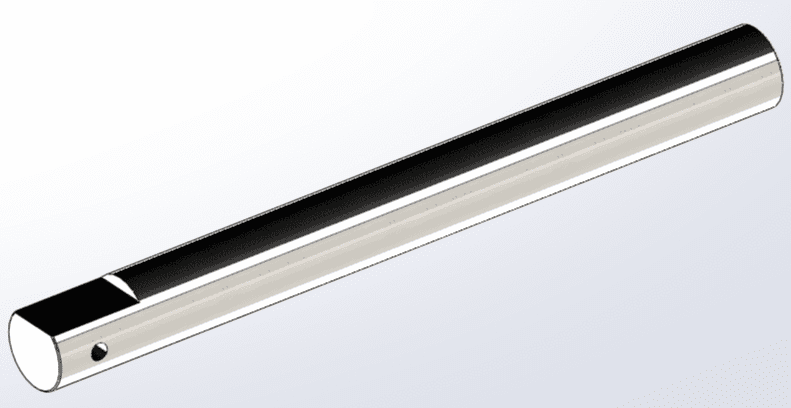

丸棒シャフト（片半月加工）　MB型
フリーローラ用（FFS型）丸棒シャフトの規格です。
片側を半月の形に加工しRピンを通す穴加工をした物です。

製品情報

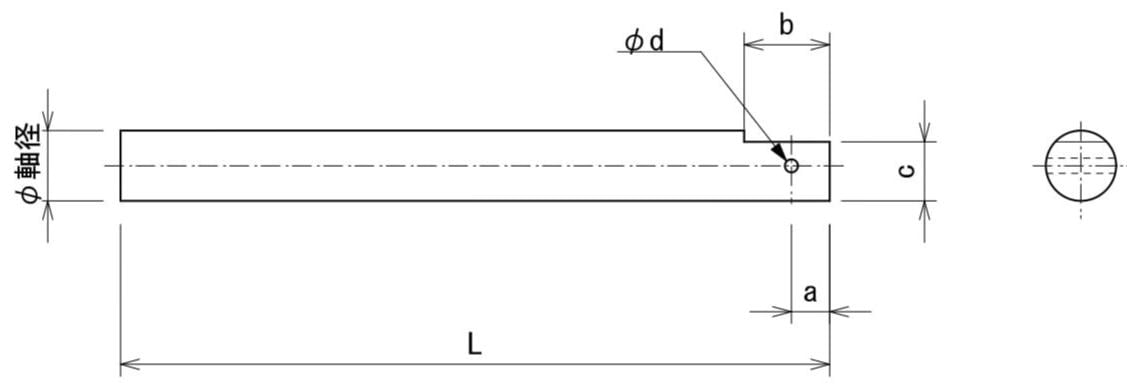

型式一覧

呼称軸径
L（標準寸法）
a
b
c
d
PDF
Φ6
W＋35
5
12
4.4
Φ2.2
Φ8
W＋40
6.5
14.5
6.5
Φ2.2
Φ12
W＋43
6.5
15
10
Φ2.6
Φ15
W＋43
6.5
15
10
Φ2.6
Φ17
W＋43
6.5
15
14.5
Φ3.2
Φ20
W＋43
6.5
15
17.5
Φ3.2
※材質：SGD3（SS400相当）　ステンレス製や1ｍｍ単位での加工可
※この他にも、軸端ネジ切りやピン穴などの特殊加工も対応致します。
