製品名

テールプーリ FM-TP型

製品情報

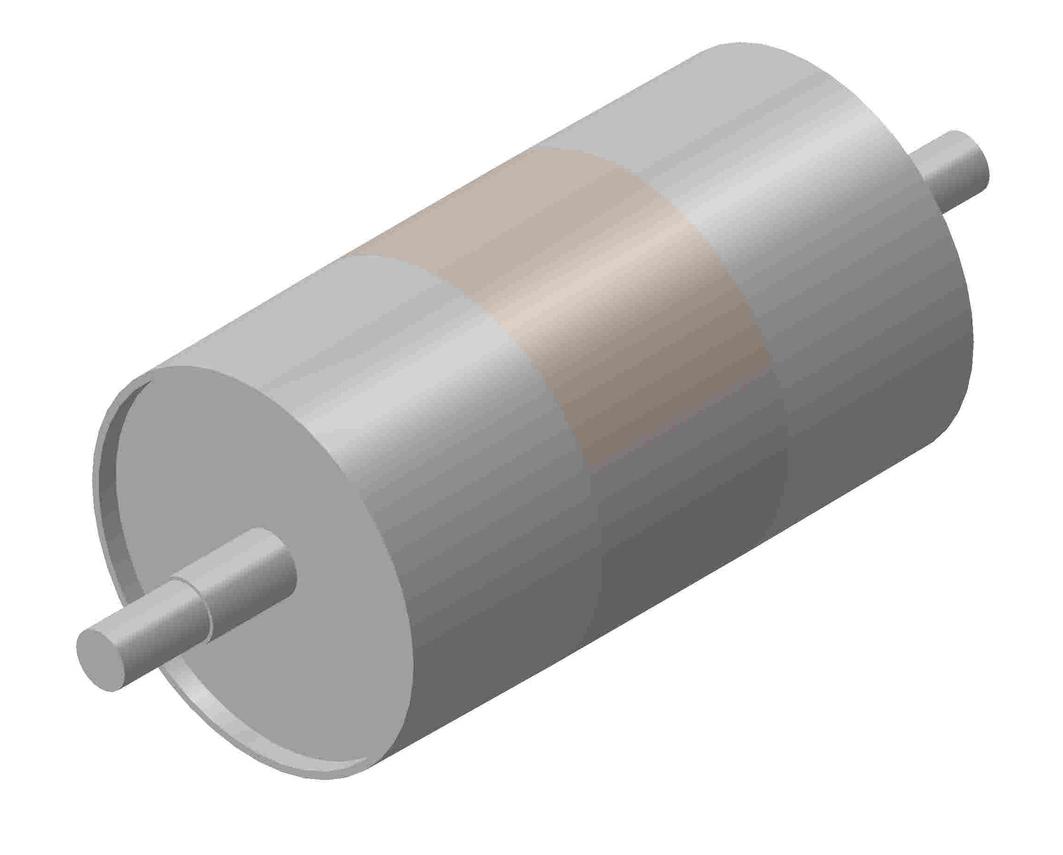

テールプーリ:正面

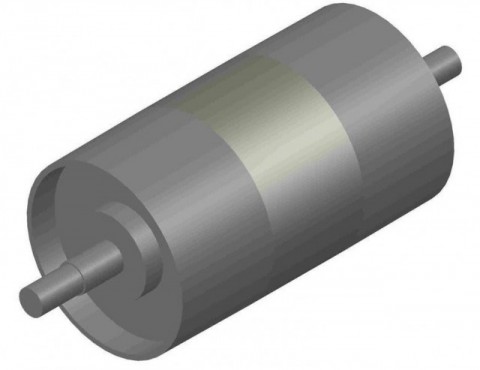

ボス仕様

用途・機能

コンベヤのエンドに設置するプーリーです。
標準仕様とLight仕様の2種類に補強例を参考にオリジナルなプーリの製作とヘッドプーリー同様にWヘリカルゴム、横ミゾゴムをクラウン形状やローラ中心部に100mm~150mm・片肉10tのゴムライニングを施する等の2次加工も対応しております。

参考例による補足説明

型式例 FM-TP400(Light)の場合

①FM- ②TP400 ④(Light)
型式例の説明
①FM     :福井鉄工(メーカー)
②TP    :テールプーリ
③400    :ベルト巾400
④(Light):軽量タイプ

部品表

■パイプ…STK及びSGP・STPG
■シャフト…SGD3(SS400ミガキ)
■円板…SS400・S25C
■その他1…クラウン加工の長さはWの1/3程度
■その他2…補強部材ボス・リブを使用する場合はSS・S25C材を使用
■その他3…ゴムライニング等はオプションとなります。

【補強の例として】
ボス溶接、ボスキードメ、ボス焼バメ、十字リブ、パワーロック等があります。

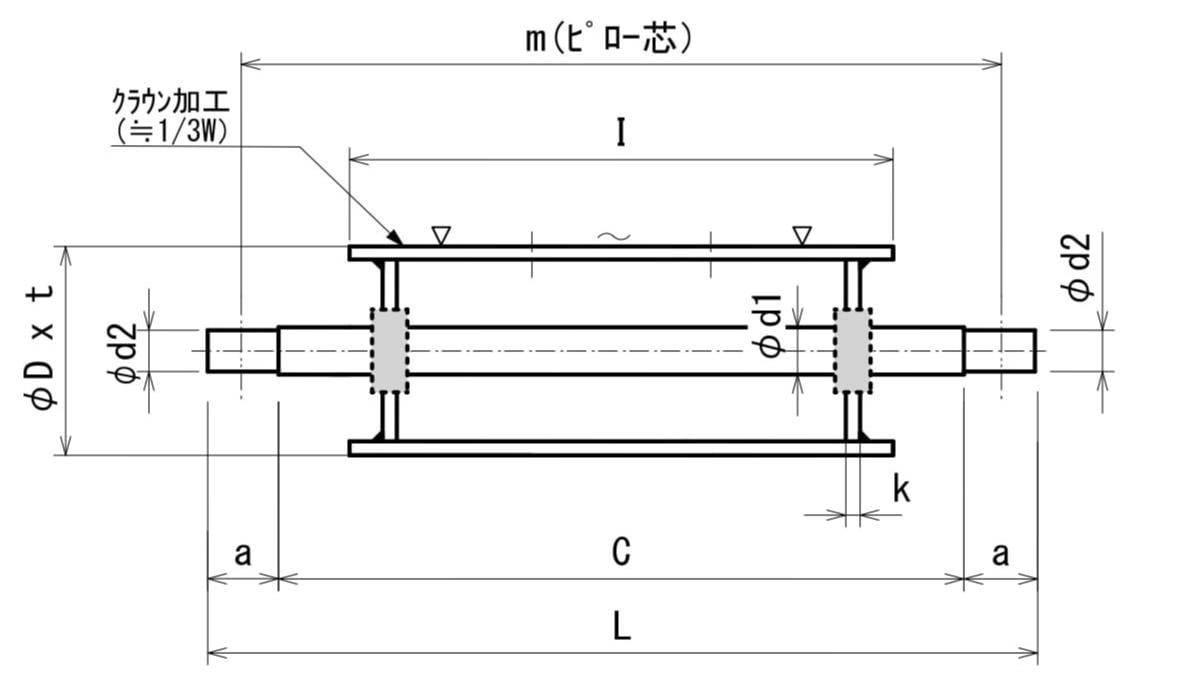

FM-TP型

(単位:mm)
型式ベルト巾φD×tILmcφd1φd2ak
PDF
FM-TP 400400
267.4×9.3
460
710
640
570
45
40
7012
FM-TP 450
450
267.4×9.3
510
760
690
620
45
40
70
12
FM-TP 500
500
267.4×9.3
560
810
740
670
50
45
70
12
FM-TP 600
600
318.5×10.3
660
910
840
770
50
45
70
12
FM-TP 700
700
318.5×10.3
760
1010
940
870
50
45
70
12
FM-TP 750
750
355.6×11.1
850
11101040
970
55
50
70
12t+ボス
FM-TP 800
800
355.6×11.1
860
11101040
970
55
50
70
12t+ボス
FM-TP 900
900
406.4×12.7
1000
12601190
1120
60
55
70
12t+ボス
FM-TP 1000
1000
406.4×12.7
1060
1310
1240
1170
60
55
70
12t+ボス

FM-TP 1050
1050
406.4×12.7
1150
1420
1340
1260
70
60
80
12t+ボス

FM-TP 1200
1200
406.4×12.7
1300
1570
1490
1410
70
60
80
12t+ボス

FM-TP(Light)型  ※機長10m 速度50m/s以下のコンベア向け

(単位:mm)
型式ベルト巾φD×tILmcφd1φd2ak
PDF
FM-TP 400400
267.4×9.3
460
710
640
570
45
40
709
FM-TP 450
450
267.4×9.3
510
760
690
620
45
40
70
9
FM-TP 500
500
267.4×9.3
560
810
740
670
50
45
70
9
FM-TP 600
600
318.5×10.3
660
910
840
770
50
45
70
12
FM-TP 700
700
318.5×10.3
760
1010
940
870
50
45
70
12
FM-TP 750
750
355.6×11.1
850
11101040
970
55
50
70
12t+ボス
FM-TP 800
800
355.6×11.1
860
11101040
970
55
50
70
12t+ボス
FM-TP 900
900
406.4×12.7
1000
12601190
1120
60
55
70
12t+ボス
FM-TP 1000
1000
406.4×12.7
1060
1310
1240
1170
60
55
70
12t+ボス

FM-TP 1050
1050
406.4×12.7
1150
1420
1340
1260
70
60
80
12t+ボス

FM-TP 1200
1200
406.4×12.7
1300
1570
1490
1410
70
60
80
12t+ボス

※以前のカタログより仕様を変更しております。
