製品名

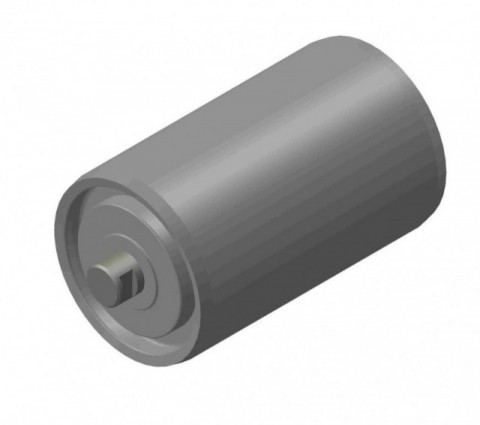

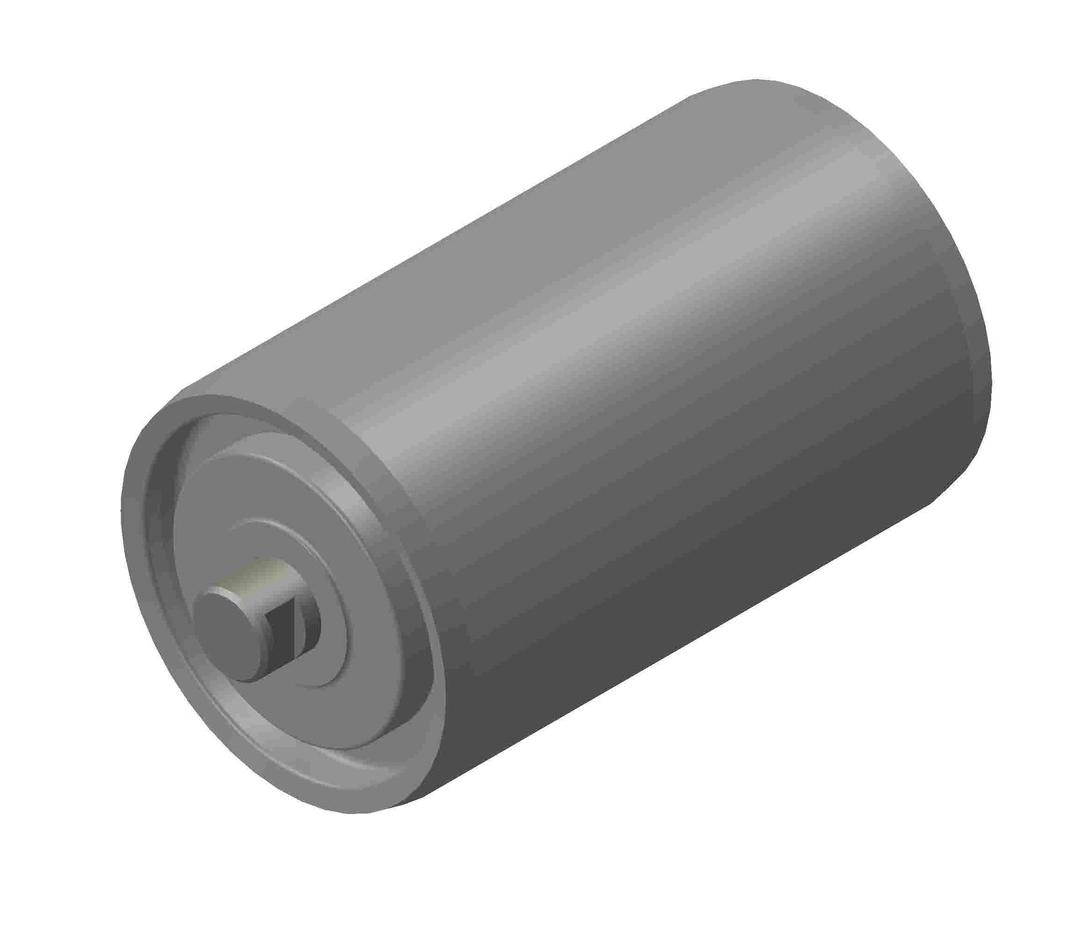

リターンローラ
F-R2型（軽量型2槽用）
FTKオリジナル
弊社オリジナル規格（FM-R2・軽量型）用のローラ単品のご紹介です。
2槽用リターンローラは少量の搬送に適しており、サンを付けることにより急傾斜搬送も可能です。
各ベルト巾ごとに3種類よりお選び頂けます。
※FM-R2セット品は現在生産終了しております。（ローラのみの供給になります）
製品情報
参考例による説明
型式例
F-R2 250
リターンローラ（ＦＴＫオリジナル /メーカー：福井鉄工）
2槽型 ベルト巾250W という意味です
型式一覧
R2用リターンローラ

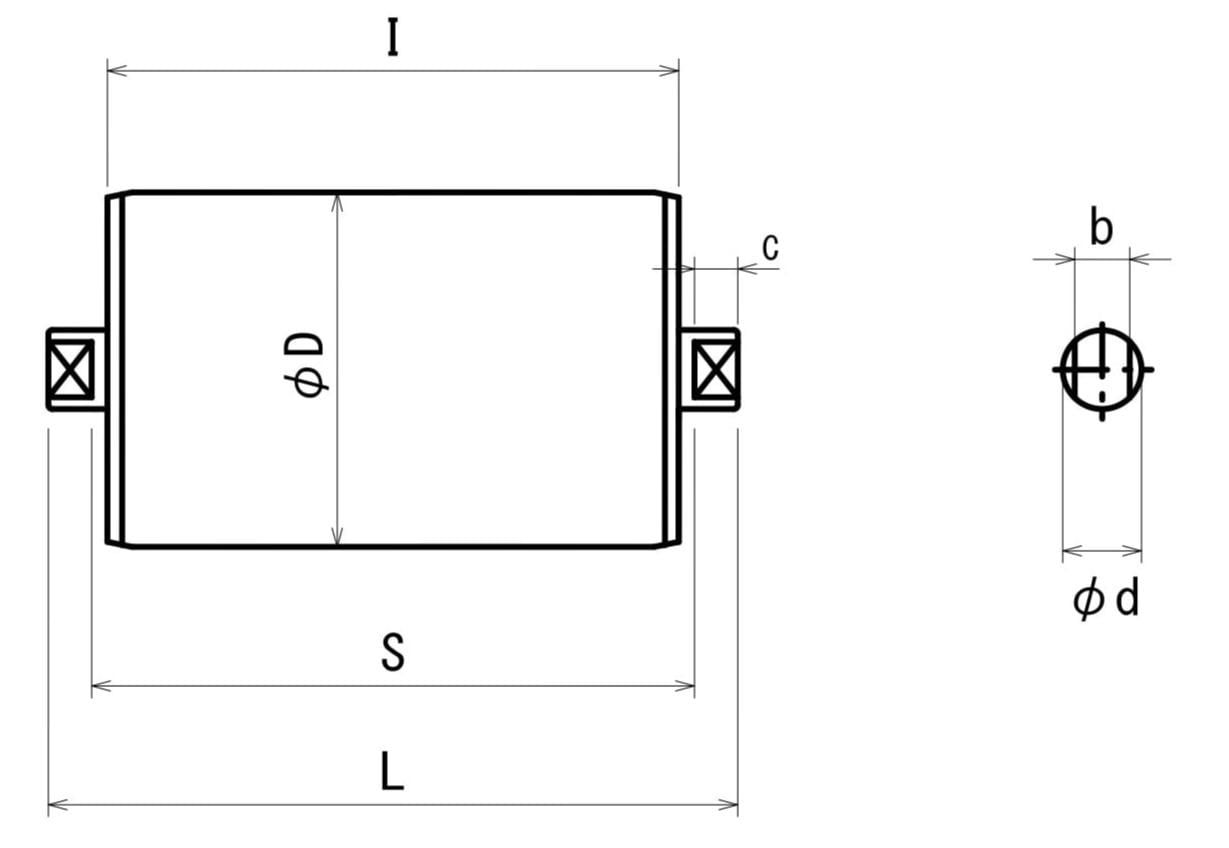

ΦD：パイプ径 Φd：軸径 （単位：mm）
| 型式 | φD × φd （ S ・ M ・ L ） | I | S | L | C | b | Weight（kg）（S・M・L） | |
| F-R2 250 | 60×17 76×17 89×17 | 310 | 330 | 360 | 15 | 14 | 1.9 2.5 2.7 | |
| F-R2 300 | 60×17 76×17 89×17 | 360 | 380 | 410 | 15 | 14 | 2.2 2.7 3.0 | |
| F-R2 350 | 60×17 76×17 89×17 | 410 | 430 | 460 | 15 | 14 | 2.5 2.9 3.3 | |
| F-R2 400 | 60×17 76×17 89×17 | 460 | 480 | 510 | 15 | 14 | 2.8 3.2 3.5 | |
| F-R2 450 | 60×17 76×17 89×17 | 510 | 530 | 560 | 15 | 14 | 3.0 3.5 3.8 | |
| F-R2 500 | 60×17 76×17 89×17 | 560 | 580 | 610 | 15 | 14 | 3.3 3.8 4.1 | |
| F-R2 600 | 60×17 76×17 89×17 | 660 | 680 | 710 | 15 | 14 | 3.8 4.4 4.7 | |
| F-R2 700 | 76×17 89×17 89×20 | 760 | 780 | 810 | 15 | 14 | 5.0 5.4 6.0 | |
| F-R2 750 | 76×17 89×17 89×20 | 810 | 830 | 860 | 15 | 14 | 5.3 5.7 6.4 | |
| F-R2 800 | 89×17 89×20 101×20 | 860 | 880 | 910 | 15 | 14 | 5.6 6.7 8.2 | |
| F-R2 900 | 89×17 89×20 101×20 | 960 | 980 | 1010 | 15 | 14 | 6.2 7.4 9.1 | |
