製品名

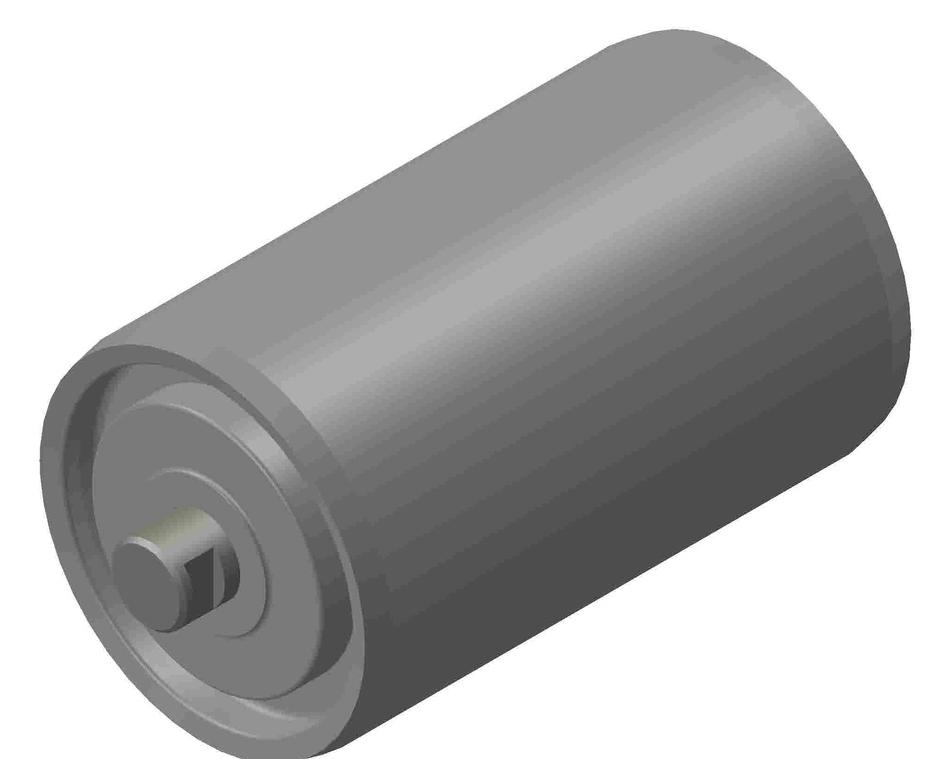

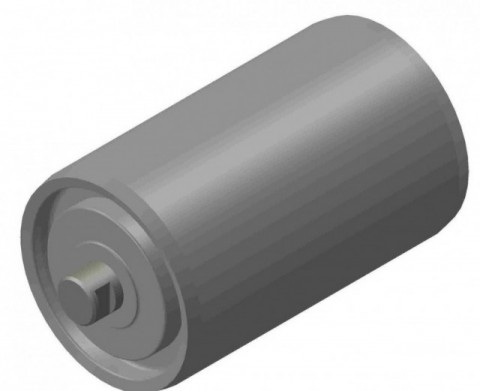

塩ビ製キャリアローラ
F-CU型
JIS規格準拠

JIS規格相当のキャリアローラです。耐薬品性・耐酸性・耐アルカリ性に優れている塩化ビニールパイプ(PVC)製の
ローラで材料への臭いや色移りが少なく衛生的で軽いのが特徴です。
下水処理施設や化学薬品製造工場で腐食性の必要なベルトコンベアに最適です。


製品情報

品名
記号
パイプ
PVC
シャフト
SGD3
ベアリング
SUJ2
ラビリンスシール
PP
ベアリングケース
PP
ダストカバー
PP

参考例による説明

F-CU-400
塩ビ製キャリアローラ(JIS規格準拠 /メーカー:福井鉄工)
ベルト巾400W という意味です

型式一覧

塩ビ製キャリアローラ

(単位:mm)

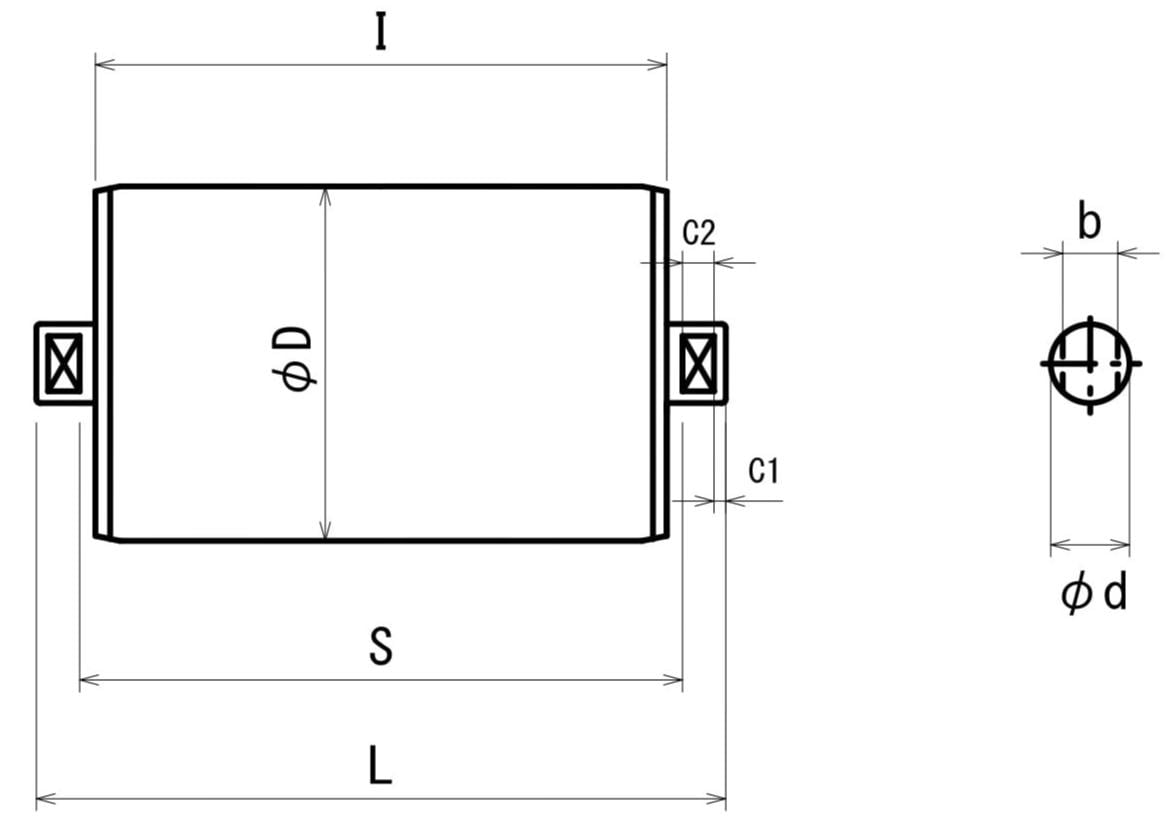

型式φDISLφdC1C2bベアリング
PDF
F-CU 400
89.1145153
175
20
3
8
14
6204
F-CU 450
89.1165173
195
20
3
8
14
6204
F-CU 500
89.1180188
210
20
3
8
14
6204
F-CU 600
89.1210218
240
20
3
8
14
6204
F-CU 750
114.3265273
295
20
3
8
14
6204
F-CU 900
114.3315323
345
20
3
8
14
6204
※シャフト・ベアリングはSUS製に変更も可能です。
(標準仕様は鉄製で表面処理はされておりません)
