製品名

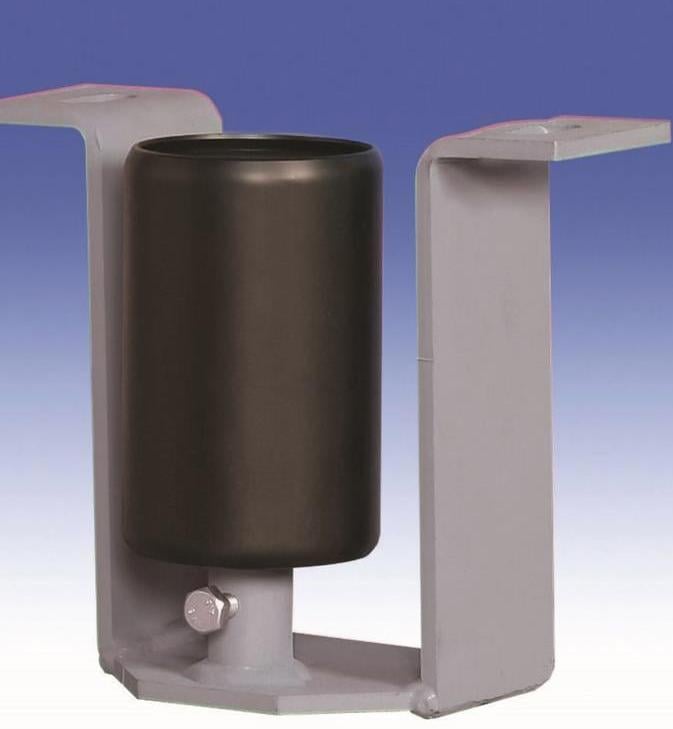

リターン用ガイドローラSet
FM-RG型
一般汎用品
参考例による説明
型式例
FM-RG-400
リターン用ガイドローラセット
(/メーカー:福井鉄工)
ベルト巾400W用 という意味です
FM-RGのセット内容
■ローラ 1本 製品リンクはこちら
■リターン側用ブラケット 1台
型式一覧
(単位:mm)
型式 | φD | I | H | h | G | n | B | 適合するローラ | |
FM-RG-400~600 | 76.3 | 120 | 170 | 59 | 40 | 160 | 210 | F-GR120 | |
FM-RG-750~900 | 89.1 | 150 | 200 | 47 | 35 | 160 | 210 | F-GR150 | |
FM-RG-1050~1200 | 89.1 | 150 | 200 | 54 | 35 | 160 | 210 | F-GR150 | |
※ガイドローラ類は、軸径及びスタンド寸法の変更がございます。
