製品名
スパイラルリターンローラSet
FM-JSR型
JIS規格準拠

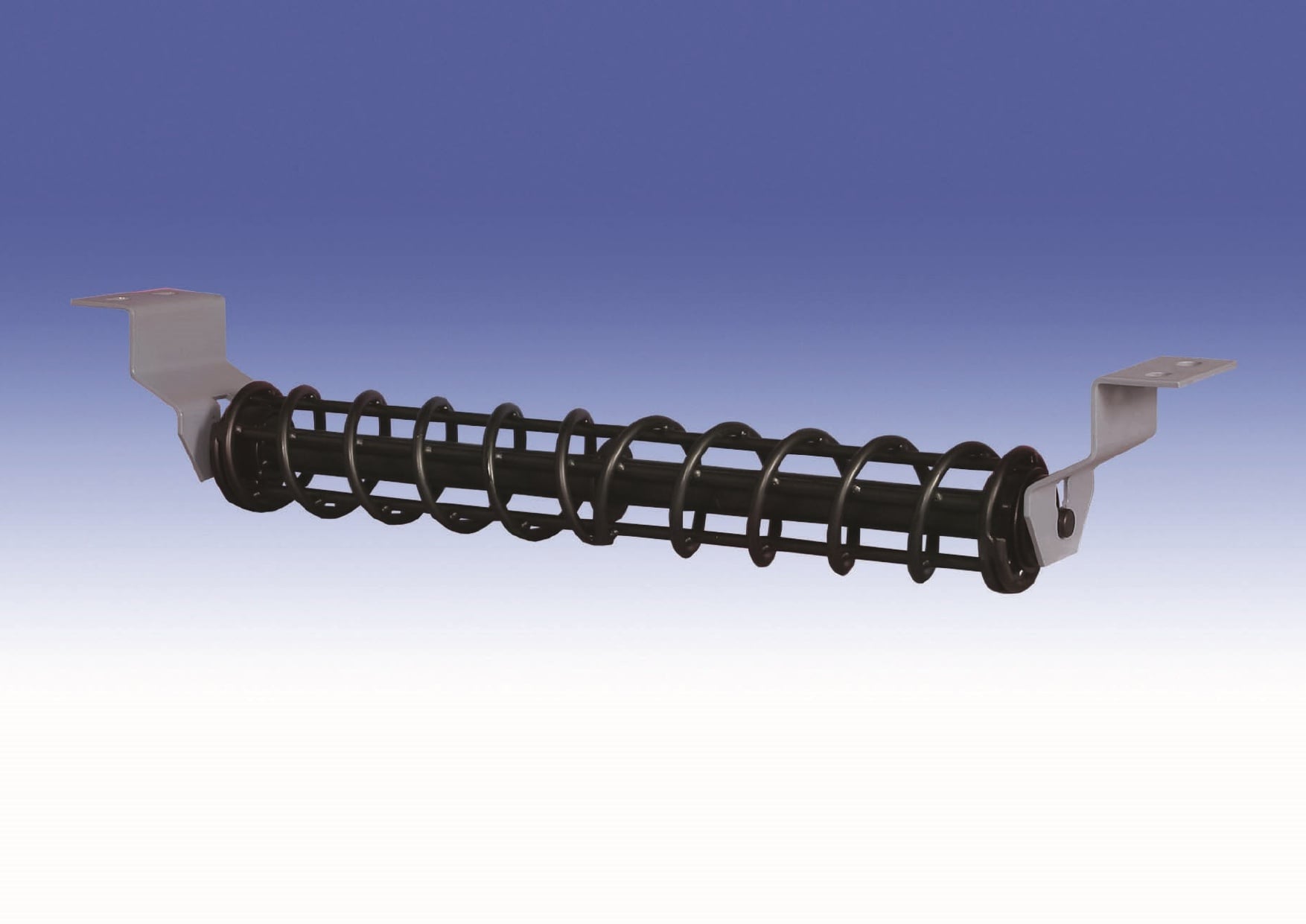

ベルトコンベアのリターン側に取り付ける清掃用ローラです。
ベルトに付着した粘着性の細粉・土等をスパイラルが回転することで一掃し、ベルト蛇行を防止いたします。
参考例による説明
型式例
FM-JSR 400
スパイラルリターンローラセット
(JIS規格準拠 /メーカー:福井鉄工)
ベルト巾400W という意味です
FM-JSR | 400~1200 |
スパイラルリターンローラ (JIS規格に準ずる) | ベルト巾(W) |
FM-JSRのセット内容

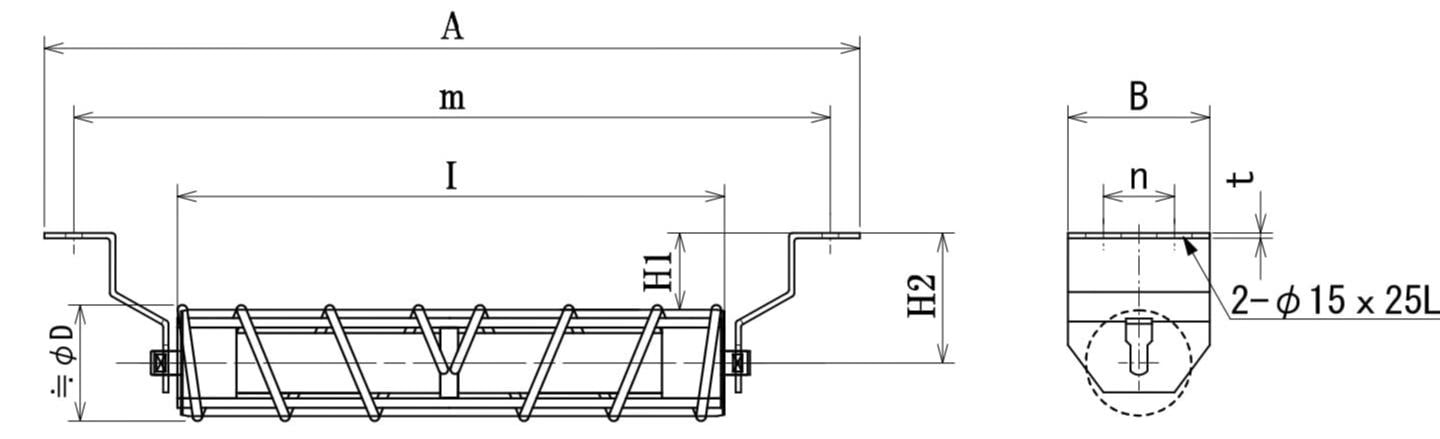

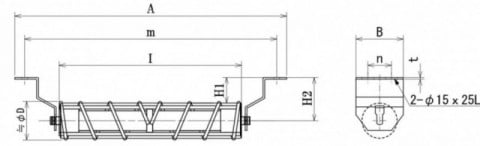

型式一覧
(単位:mm)
型式 | φD | I | m | A | H1 | H2 | J | n | B | t | |
FM-JSR 400 | 98 | 460 | 640 | 690 | 61 | 110 | 80 | 60 | 120 | 4.5 | |
FM-JSR 450 | 98 | 510 | 690 | 740 | 61 | 110 | 80 | 60 | 120 | 4.5 | |
FM-JSR 500 | 98 | 560 | 740 | 790 | 61 | 110 | 80 | 60 | 120 | 4.5 | |
FM-JSR 600 | 98 | 660 | 840 | 890 | 61 | 110 | 80 | 60 | 120 | 4.5 | |
FM-JSR 750 | 110 | 850 | 1040 | 1090 | 55 | 110 | 80 | 60 | 120 | 4.5 | |
FM-JSR 900 | 110 | 1000 | 1190 | 1240 | 55 | 110 | 80 | 60 | 120 | 4.5 | |
FM-JSR 1050 | 140 | 1150 | 1340 | 1390 | 60 | 130 | 80 | 100 | 150 | 6.0 | |
FM-JSR 1200 | 140 | 1300 | 1490 | 1540 | 60 | 130 | 80 | 100 | 150 | 6.0 | |
