製品名

磁束プーリ
 FM-HPMG型
(表面磁束密度1000G~1150G)
フリーサイズOK 1mm単位からの製作が可能です

用途・機能

食品 化学工場 製鉄 石炭鉱工等における粉体中の除鉄や主に産業廃棄物の選別に応用されます。
強永久磁石内蔵の為、寿命は半永久的で制御装置が不要です。
(鉄片の排出効率向上の為に小鉄片や鉄粉などが永久プーリの下部に残る場合は10mm高さ程度の
桟付ベルトをご使用ください。

製品情報

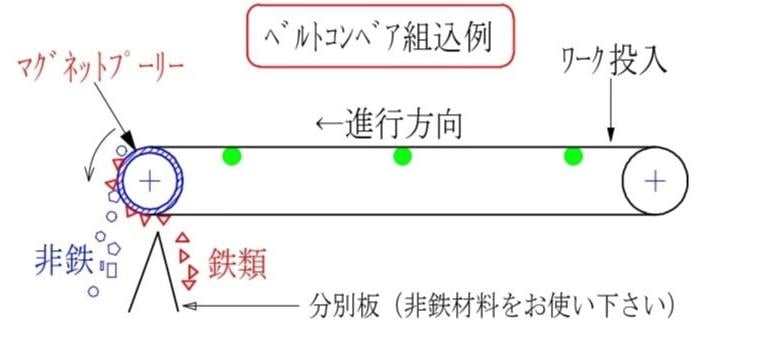

ベルトコンベア組込例

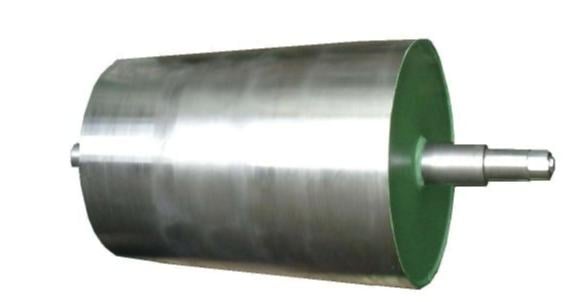

FM-HPMG(実際の製品)

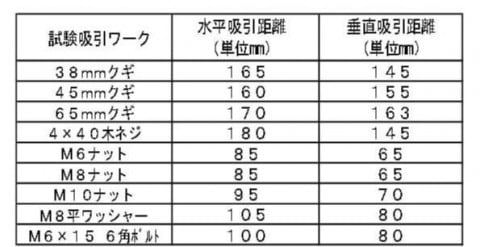

マグネットプーリ吸引能力表(表面磁束密度1000G)

左の測定表は無負荷状態のフェライトマグネットを
搭載のドラムφ400x1000Wクラスの測定表です。
(参考値になります)

表面磁束密度:1000G~1150G

参考例による補足説明

型式例

①FM- ②HPMG400
型式例の説明
①FM:福井鉄工(メーカー)
②HP:マグネットプーリ(磁石内蔵)
③400:ベルト巾400

部品表

■パイプ…SUS304
■シャフト…SGD3(SS400ミガキ)
■円板…SS400・S25C
■その他1…表面磁束密度1800G~5000Gでの製作も可
■その他2…補強部材ボス・リブを使用する場合
                 はSS・S25C材を使用
■その他3…ゴムライニング等は接着貼付けにて対応可。

【製作例として】
ポータブルコンベア用プーリの製作も可能です

FM-HPMG型(マグネット内蔵 表面磁束密度1000G)

(単位:mm)
型式ベルト巾寸法表面磁束密度PDF
FM-HPMG 400400
SUS304Ф318.5xW460xФ50x780(キー溝)
1000G
FM-HPMG 450
450
SUS304Ф318.5xW510xФ50x830(キー溝)
1000G
FM-HPMG 500
500
SUS304Ф318.5xW560xФ55x880(キー溝)
1000G
FM-HPMG 600
600
SUS304Ф355.6xW660xФ55x980(キー溝)
1000G
FM-HPMG 700
700
SUS304Ф355.6xW760xФ60x1080(キー溝)
1000G
FM-HPMG 750
750
SUS304Ф406.4xW850xФ65x1200(キー溝)
1000G
FM-HPMG800
800
SUS304Ф406.4xW860xФ65x1200(キー溝)1000G
FM-HPMG900
900SUS304Ф508xW1000xФ70x1350(キー溝)
1000G
FM-HPMG 1000
1000
SUS304Ф508×W1060xФ70x1400(キー溝)
1000G
FM-HPMG 1050
1050
SUS304Ф508×W1150xФ80x1510(キー溝)
1000G
FM-HPMG 1200
1200
SUS304Ф508×W1300xФ80x1660(キー溝)
1000G
