製品名

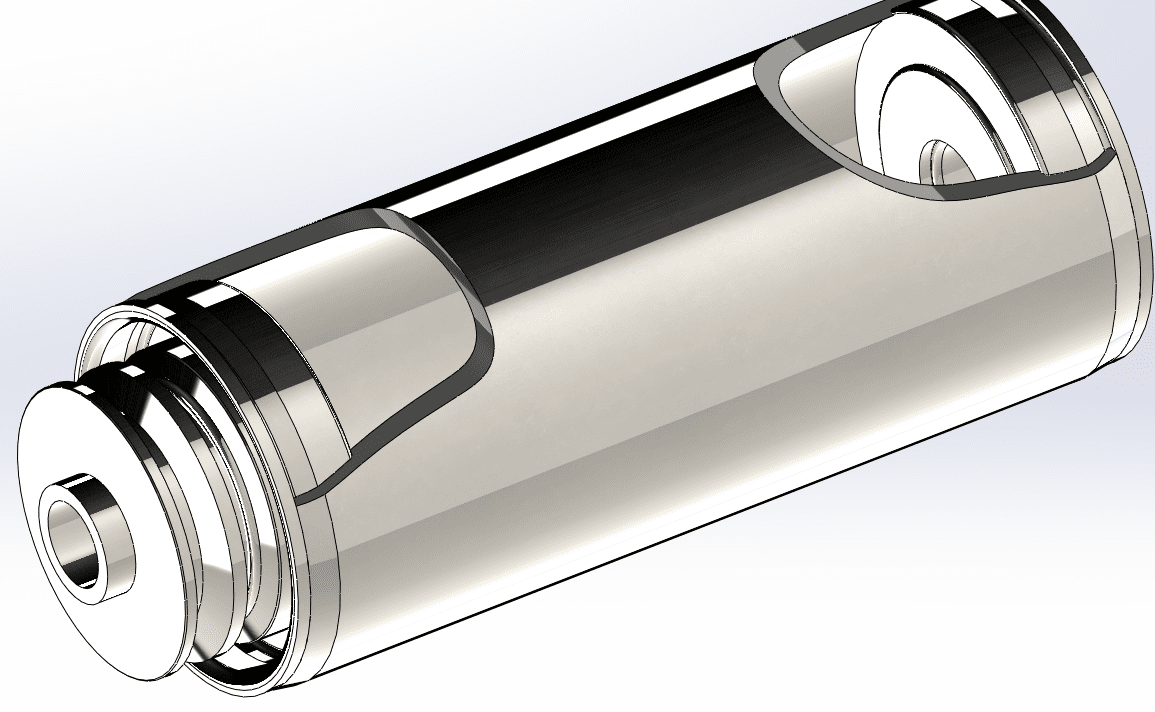

Vベルト駆動ローラ
FKV型(Vプーリ駆動)
フリーサイズOK1mm単位から製作可能です


製品情報

弊社Vプーリ付きローラは各社モーターローラ(Vプーリ仕様のパワーモーラ)を駆動源とした連動用のローラです。
ウレタンVベルトで連結することで全てのローラを回転させ、連動式のコンベアとしては最もポピュラーな連動用ローラです。
チェン駆動方式のローラに比べてクリーンで静音性にも優れています。

モータローラメーカーによってプーリ芯の位置が若干異なりますが脱着カラーによって調整が可能です。
6角シャフト用での製作も可能です。

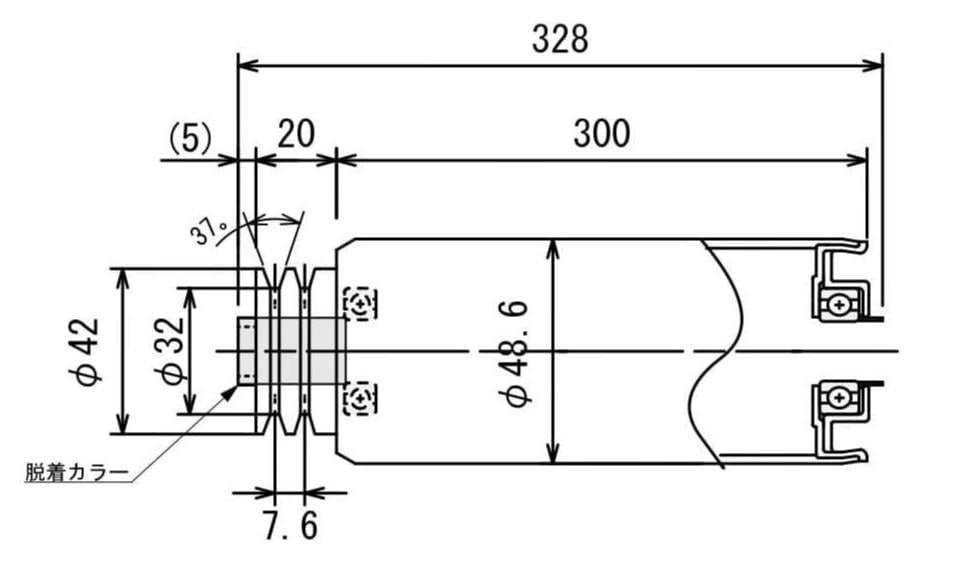

FKV4812-W300型

使用パイプSTKΦ48.6
×2.3t
軸径Φ12
ベアリング
規格ベアリング
VプーリO.D.42 (S45C #6001)
パイプ表面ポストジンク

型式一覧

PZ…ポストジンク
型    式使用パイプ軸径Vプーリー(O.D.)
BB(W+28)
パイプ表面
PDF
FKV3812-W300STKΦ38.6×2.3t
Φ12
S45C(OD30)328PZ
    -W400428
PZ
    -W500528
PZ
    -W600628PZ
FKV4212-W300
STKΦ42.7x2.3t
Φ12
S45C(OD30)
328PZ
            -W400
428PZ
             -W500
528PZ
             -W600
628PZ
※ベアリングはJIS規格またはJIS規格相当を標準仕様としています。
PZ…ポストジンク
型    式使用パイプ軸径Vプーリー(O.D.)
BB(W+28)
パイプ表面
PDF
FKV4812-W300STKΦ48.6×2.3t
Φ12
S45C(OD42)328PZ
    -W400428
PZ
    -W500528
PZ
    -W600628PZ
FKV5712-W300
STKΦ57.2x2.3t
Φ12
S45C(OD42)
328PZ
            -W400
l〃428PZ
             -W500

528PZ
            -W600
628PZ
FKV6012-W300
STKΦ60.5×2.3t
Φ12
S45C (OD42)328PZ

        -W400
428PZ

            -W500
528
PZ
            -W600
628
PZ
※ベアリングはJIS規格またはJIS規格相当を標準仕様としています。
※ベアリングを六角軸用に変更も可能です。
