製品名

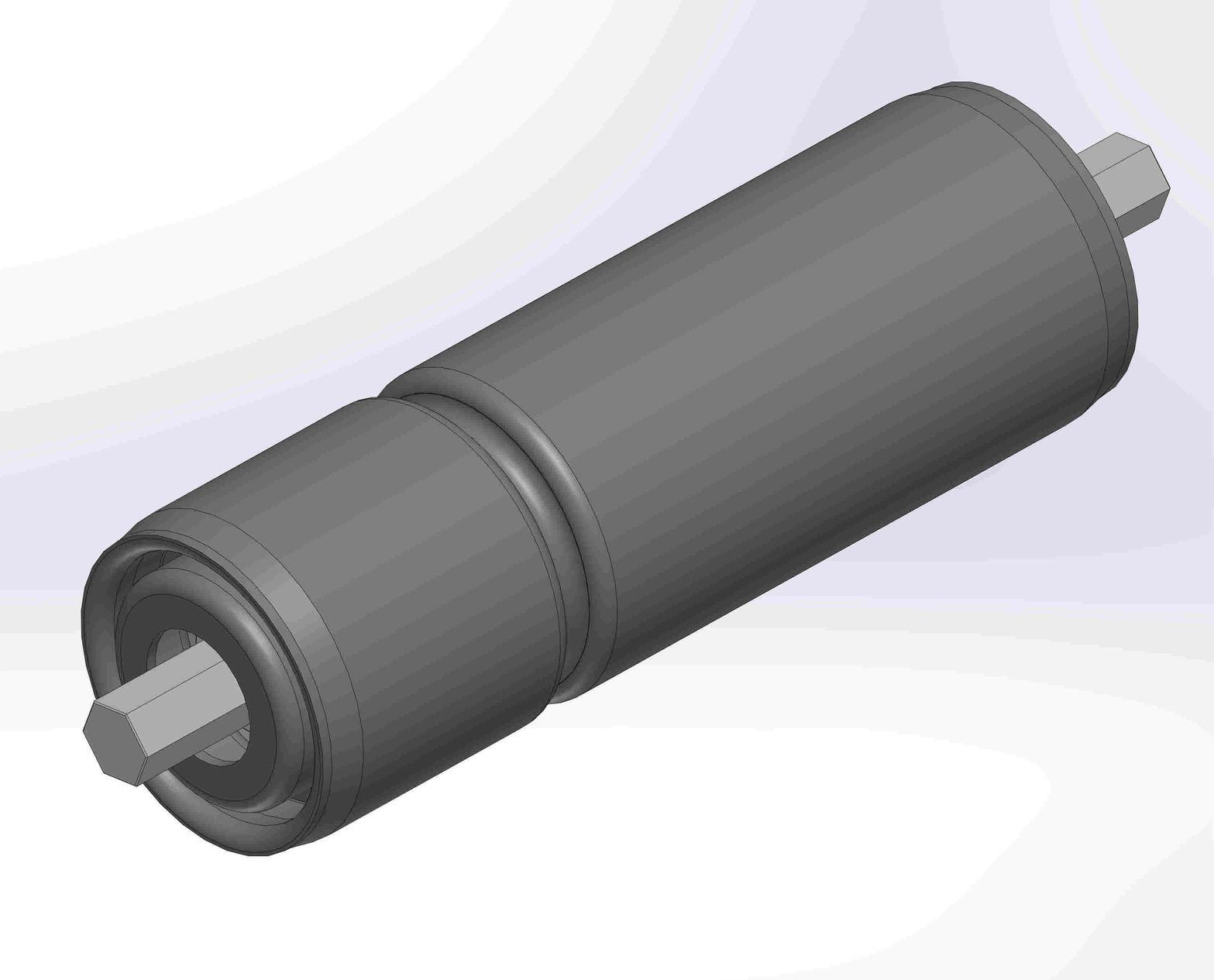

丸ベルト駆動ローラ(φ48.6)
FKM-S型-HEXシングル(丸溝1ヵ所 端部から65mm)
HEX:六角シャフト仕様
フリーサイズOK1mm単位からの制作が可能


ウレタン丸ベルト(Ф5)駆動用のフリーローラです。
端部からの溝までをピッチを65mmとしておりますが任意に設定が可能。
細部の寸法変更や他社メーカー様の同等品等のご用命にもお応え致します。

製品情報

使用パイプSTKφ48.6x1.4t
軸径6角シャフト(対辺11)
ベアリング
規格ベアリング(樹脂カラー)
溝形状と個数Ф5用丸ベルト用溝ー1ケ
パイプ表面PZ:ポストジンク
 ※導電性ベアリングが必須の場合はお伝え願います。
 ※6角シャフトは別売りです

型式一覧

PZ…ポストジンク
型式使用パイプ軸径製作範囲パイプ表面
PDF
FKM3812S-HEXSTKΦ38.1×2.3t
6角(対辺11)~W800PZ
FKM4812S-HEX
STKΦ42.7×2.3t
6角(対辺11)~W800PZ
FKM5712S-HEX
STKΦ48.6×1.6t
 6角(対辺11)要相談PZ
FKM6012S-HEX
STKΦ48.6×2.3t
 6角(対辺11)要相談PZ
※ベアリングはJIS規格またはJIS規格相当を標準仕様としています。
PZ…ポストジンク
型式使用パイプ軸径パイプ表面
PDF
FKM4812S-HEX-W300STKΦ48.6x1.4t
6角(対辺11)PZ
FKM4812S-HEX-W400
STKΦ48.6x1.4t
6角(対辺11)PZ
FKM4812S-HEX-W500
STKΦ48.6×1.4t6角(対辺11)PZ
FKM4812S-HEX-W600STK48.6x1.4t6角(対辺11)PZ
FKM4812S-HEX-W700STK48.6x1.4t6角 (対辺11)
PZ
FKM4812S-HEX-W800
STKφ48.6x1.4t6角 (対辺11)PZ
※ベアリングはJIS規格またはJIS規格相当を標準仕様としています。
